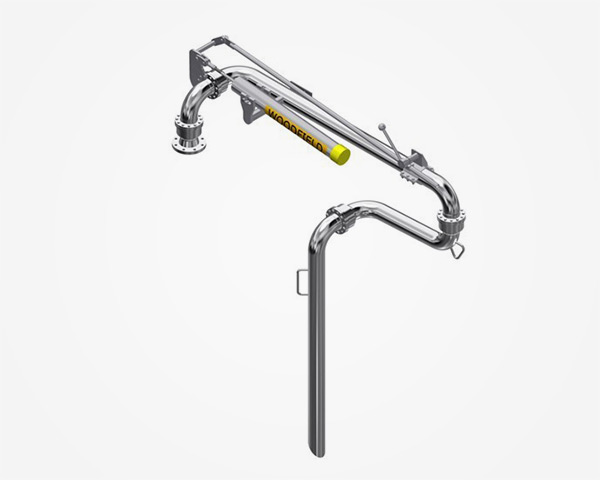

Soluciones
de carga y
descarga de
vagones y camiones

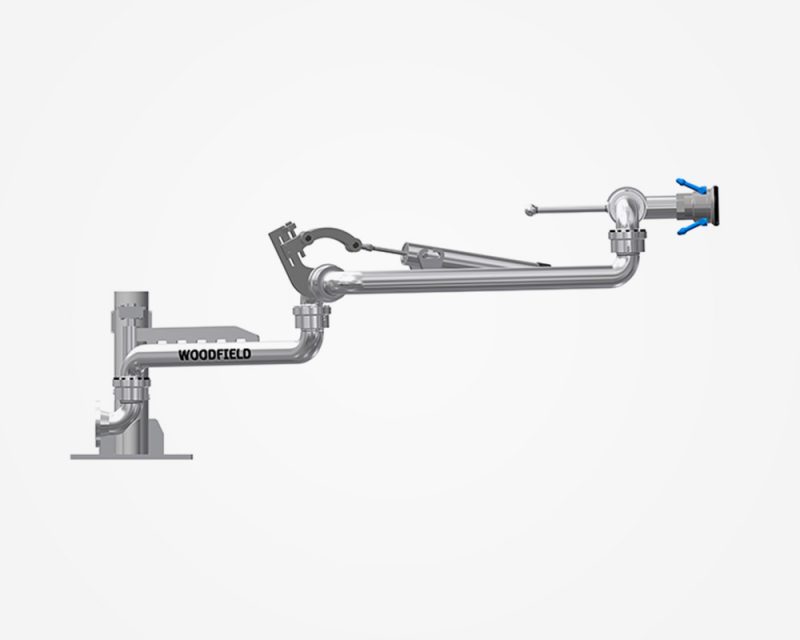

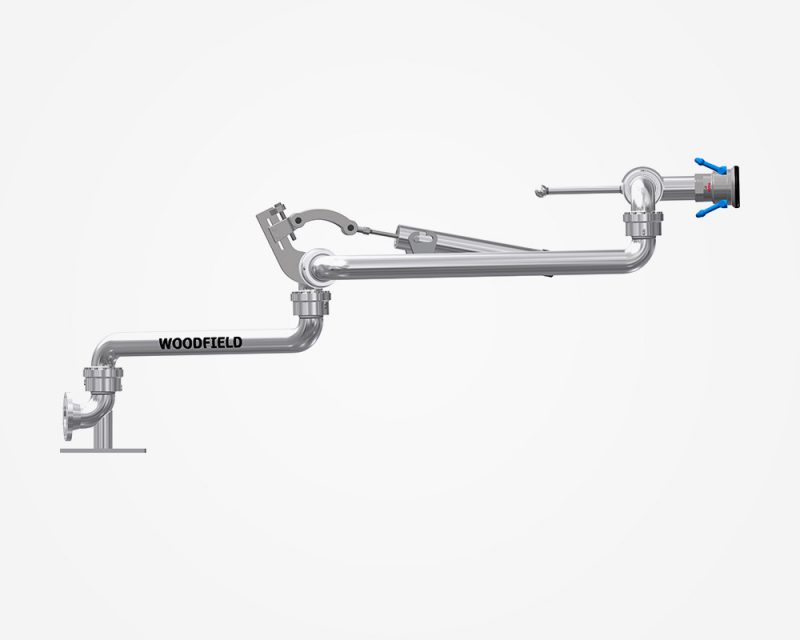

Los brazos de carga inferior de largo alcance (sin soporte) W840 para productos químicos e industriales son ideales para cargar/descargar camiones cisterna y vagones. El largo alcance permite una mayor flexibilidad para detectar errores u obstrucciones de otros equipos de vagones ferroviarios o camiones cisterna. El largo alcance del W840 y su importante capacidad para detectar puntos de error se deben a un brazo giratorio que se extiende «sin soporte» desde el elevador en el poste del soporte. Esto proporciona un plano o rotación adicional y permite que el brazo de carga recorra una distancia a lo largo del lado inferior de un vagón, o del lado inferior y la parte trasera de un camión cisterna.

El W840 cuenta con una junta giratoria exterior estilo 70 de 2 planos con manija en el extremo exterior.

Las conexiones externas suelen ser acopladores de pico seco, uniones de martillo, acopladores de leva y ranura o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura y sistemas de purga según sea necesario.

Disponible en tamaños

2”, 3”, 4” y 6”

CONFIGURACIONES DISPONIBLES

para zurdos o diestros
alimentación hacia arriba, hacia abajo
Alimentación lateral todo montado en un poste de soporte

Características

• Materiales de construcción: Acero al carbono, aluminio, aceros inoxidables 304L, 316L y 904L. Aleaciones exóticas, Acero Inoxidable Dúplex, Acero Inoxidable Super Dúplex, Alloy 20, Monel, Inconel entre otros.
• Juntas giratorias de brida dividida WL2 rodamiento doble o WSS rodamiento simple.
• Juntas de Vitón™, Nitrilo, EDPM, PTFE, Kalrez™ etc. para adaptarse a cada aplicación
• Resorte de Compresión, contrapeso o sistema de control de equilibrio neumático o hidráulico.
• El rango típico de movimiento vertical es de +50 °/ -10 °
• El alcance típico del boom es de 1,700mm, y el rango típico de la longitud primaria es de 1.600 mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
• Tuberías alternativas disponibles para descarga y aplicaciones en bucle cerrado.

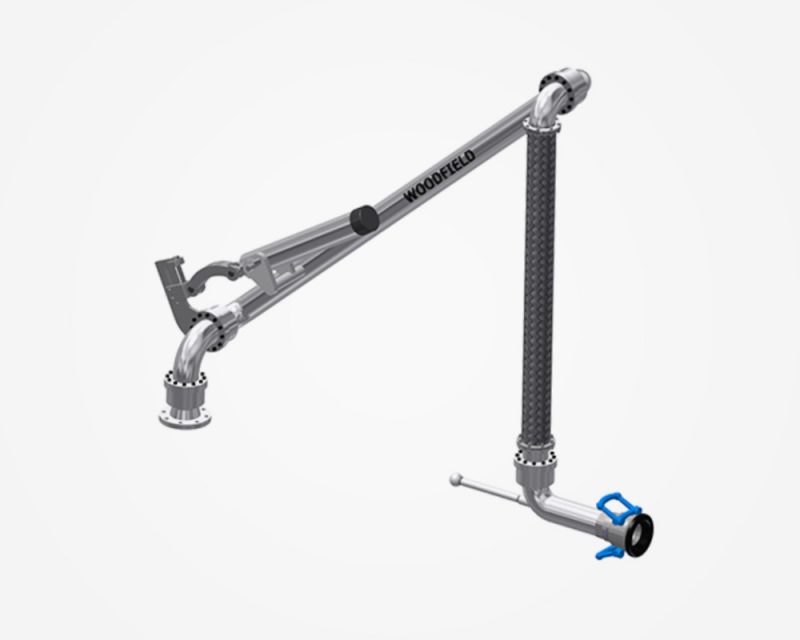

Los brazos de carga inferior de largo alcance (sin soporte) W940-H 'A' para productos químicos e industriales son ideales para cargar/descargar camiones cisterna y vagones. Los brazos de carga/descarga con bastidor en "A" son los más adecuados para carriles estrechos o cuando es necesario dar servicio a ambos lados del carril. Para los camiones cisterna, los brazos de carga/descarga inferiores de bastidor en "A" también pueden dar servicio a la parte trasera del vehículo.

El W940-H tiene una manguera flexible y una unión giratoria exterior estilo 30 de 90° con manija en el extremo exterior.

Las conexiones externas suelen ser acopladores de pico seco, uniones de martillo o acopladores de leva y ranura para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura y sistemas de purga según sea necesario.

Disponible en tamaños

2”, 3”, 4” y 6”

CONFIGURACIONES DISPONIBLES

para zurdos o diestros
alimentación hacia arriba, hacia abajo
y lateral

Características

• Materiales de construcción: Acero al carbono, aluminio, aceros inoxidables 304L, 316L y 904L. Aleaciones exóticas, Acero Inoxidable Duplex, Acero Inoxidable Super Duplex, Alloy 20, Monel, Inconel entre otros.
• Juntas giratorias de brida dividida WL2 rodamiento doble o WSS rodamiento simple.
• Juntas de Vitón™, Nitrilo, EDPM, PTFE, Kalrez™ etc. para adaptarse a cada aplicación
• Resorte de Compresión, contrapeso o sistema de control de equilibrio neumático o hidráulico.
• El rango típico de movimiento vertical es de +60 °/ +30 °
• El alcance típico del boom es de 1,500mm, y el rango típico de la longitud primaria es de 1.800 mm con junta giratoria Style-30 y asidero en el extremo.
• Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.

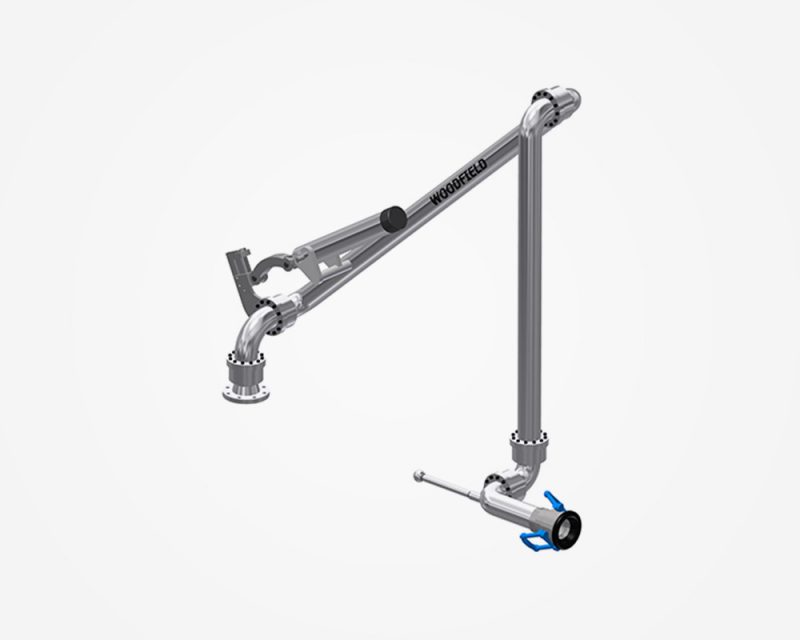

Los brazos de carga inferior de largo alcance (sin soporte) W940 para productos químicos e industriales son ideales para cargar/descargar camiones cisterna y vagones. Los brazos de carga/descarga con bastidor en "A" son los más adecuados para carriles estrechos o cuando es necesario dar servicio a ambos lados del carril. Para los camiones cisterna, los brazos de carga/descarga inferiores de bastidor en "A" también pueden dar servicio a la parte trasera del vehículo.

El modelo W940 cuenta con un tubo de bajada sólido y una junta giratoria externa Estilo 50 de dos planos con manija en el extremo exterior.

Las conexiones externas suelen ser acopladores de pico seco, uniones de martillo o acopladores de leva y ranura para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura y sistemas de purga según sea necesario.

Disponible en tamaños

2”, 3”, 4” y 6”

CONFIGURACIONES DISPONIBLES

para zurdos o diestros
alimentación hacia arriba, hacia abajo
y lateral

Características

• Materials of construction: Carbon steels, aluminum, 304L, 316L and 904L stainless steel. Exotic alloys, Duplex Stainless Steel, Super Duplex Stainless Steel, Alloy 20, Monel, Inconel and more.
• Juntas giratorias de brida dividida de carrera doble WL2 o de carrera simple WSS
• Seals in Viton™, Nitrile, EPDM, PTFE, Kalrez™ etc. to suit the application
• Sistemas de control de equilibrio por resorte de compresión, contrapeso, neumático o hidráulico
• El rango típico de movimiento vertical es de is +60°/+30°
• El alcance típico del boom es de 1,500mm, y el rango típico de la longitud primaria es de 1.800 mm con junta giratoria Style-50 y asidero en el extremo.
• Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.

Los brazos de carga inferior de largo alcance (sin soporte) W840 para productos químicos e industriales son ideales para cargar/descargar camiones cisterna y vagones. El largo alcance permite una mayor flexibilidad para detectar errores u obstrucciones de otros equipos de vagones ferroviarios o camiones cisterna. El largo alcance del W840 y su importante capacidad para detectar puntos de error se deben a un brazo giratorio que se extiende «sin soporte» desde el elevador en el poste del soporte. Esto proporciona un plano o rotación adicional y permite que el brazo de carga recorra una distancia a lo largo del lado inferior de un vagón, o del lado inferior y la parte trasera de un camión cisterna.

El W840 cuenta con una junta giratoria exterior estilo 70 de 2 planos con manija en el extremo exterior

Las conexiones externas suelen ser acopladores de pico seco, uniones de martillo, acopladores de leva y ranura o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura y sistemas de purga según sea necesario.

Disponible en tamaños

2”, 3”, 4” y 6”

CONFIGURACIONES DISPONIBLES

para zurdos o diestros
alimentación hacia arriba, hacia abajo
Alimentación lateral todo montado en un poste de soporte

Características

• Materiales de construcción: Acero al carbono, aluminio, aceros inoxidables 304L, 316L y 904L. Aleaciones exóticas, Acero Inoxidable Dúplex, Acero Inoxidable Super Dúplex, Alloy 20, Monel, Inconel entre otros.
• Juntas giratorias de brida dividida WL2 rodamiento doble o WSS rodamiento simple.
• Juntas de Vitón™, Nitrilo, EDPM, PTFE, Kalrez™ etc. para adaptarse a cada aplicación
• Resorte de Compresión, contrapeso o sistema de control de equilibrio neumático o hidráulico.
• El rango típico de movimiento vertical es de +50 °/ -10 °
• El alcance típico del boom es de 1,700mm, y el rango típico de la longitud primaria es de 1.600 mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.

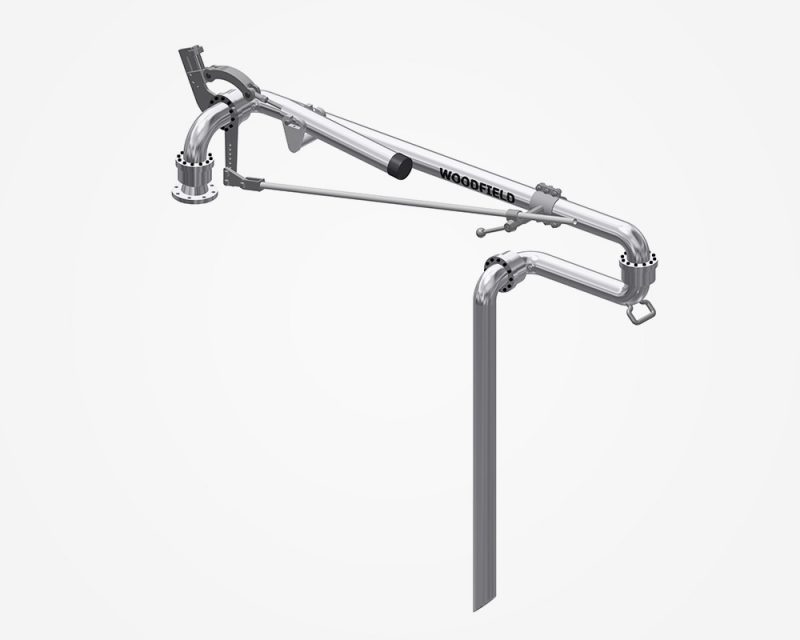

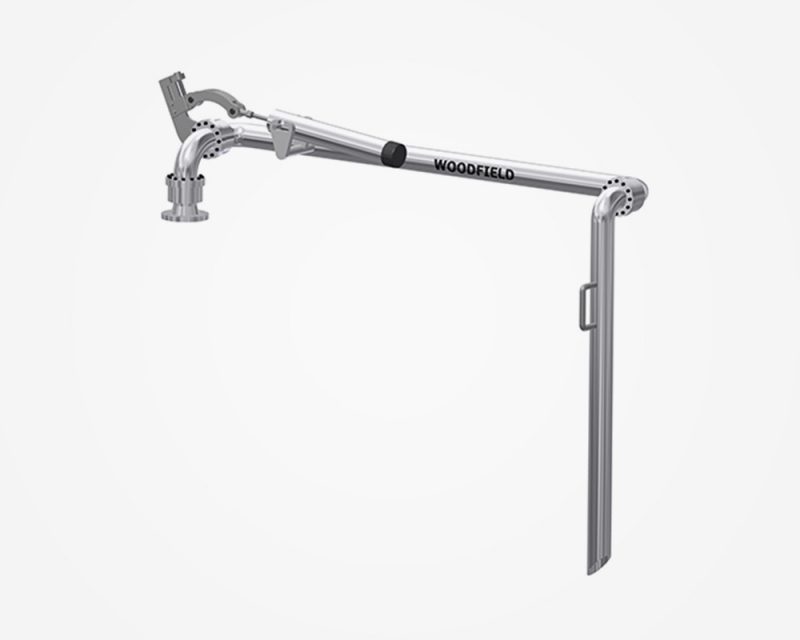

Los brazos de carga superior de alcance variable W240 para productos químicos e industriales son ideales para cargar camiones cisterna de uno o varios compartimentos, o vagones de ferrocarril en los que se requiere una pequeña cantidad de miss-spotting (posicionamiento).

Los brazos de carga de alcance variable tienen un tubo secundario y una articulación giratoria adicional que proporciona un plano adicional de orientación una vez que el tubo primario xed se ha bloqueado en la posición ll.

Disponible en tamaños

2”, 3”, 4” y 6”

CONFIGURACIONES DISPONIBLES

para zurdos o diestros
alimentación hacia arriba, hacia abajo
y lateral

Características

• Materiales de construcción: Aceros al carbón, aluminio, aceros inoxidables 304L, 316L y 904L. Aleaciones exóticas, Acero Inoxidable Duplex, Acero Inoxidable Super Duplex, Alloy 20, Monel, Inconel entre otros.
• Juntas giratorias de brida dividida WL2 rodamiento doble WSS rodamiento simple.
• Juntas de Vitón™, Nitrilo, EDPM, PTFE, Kalrez™ etc. Para adaptarse a cada aplicación
• Sistema de detección de fugas para las juntas giratorias
• Juntas de Vitón™, Nitrilo, EDPM, PTFE, Kalrez™ etc. Para adaptarse a cada aplicación
• La longitud del primario es de 2.000 mm a 2.500 mm con una tubería de carga de 1.200mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
• El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga.
• Tuberías alternativas disponibles para descarga y aplicaciones en bucle cerrado.

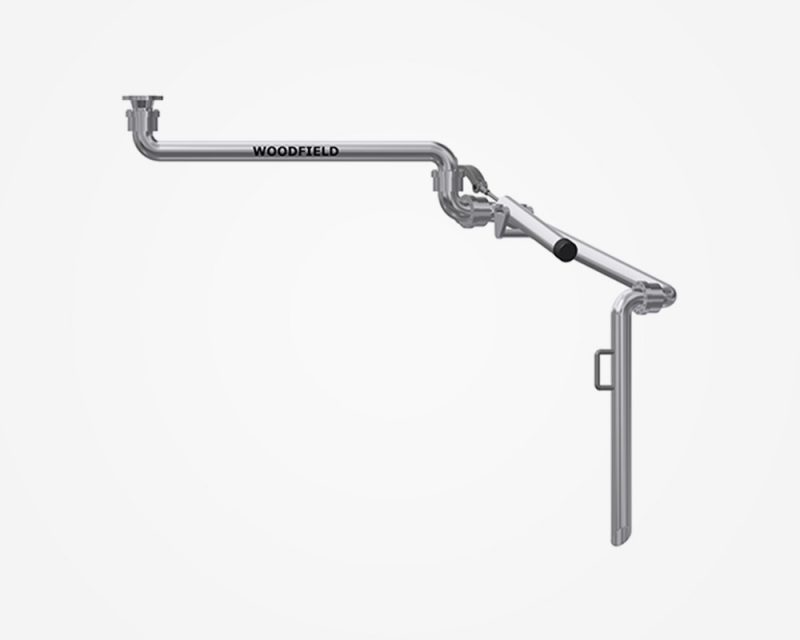

Los brazos de carga superior de largo alcance W340 para productos químicos/industriales son ideales para cargar/descargar camiones cisterna de varios compartimentos sin tener que mover el vehículo, o para aquellos casos en los que es probable que se produzcan errores significativos, por ejemplo, al conectar con una línea de vagones cisterna acoplados. El mayor alcance del W340 y sus importantes capacidades de detección de errores se deben a un «brazo giratorio» que se extiende «sin soporte» desde el elevador en el poste de soporte y al cual se conecta un brazo de carga de alcance fijo. La pluma soportada proporciona un plano de rotación adicional y permite que el brazo de carga «realice un seguimiento» de una distancia considerable a lo largo de la línea central del camión cisterna, vagón o contenedor cisterna ISO.

Disponible en tamaños

2”, 3”, 4” y 6”

CONFIGURACIONES DISPONIBLES

para zurdos o diestros
alimentación hacia arriba, hacia abajo
Alimentación lateral todo montado en un poste de soporte

Características

• Materiales de construcción: Acero al carbono, aluminio, aceros inoxidables 304L y 904L. Aleaciones exóticas, Acero Inoxidable Duplex, Acero Inoxidable Super Duplex, Alloy 20, Monel, Inconel, entre otros.
• Juntas giratorias de brida dividida WL2 rodamiento doble o WSS rodamiento simple.
• Juntas de Vitón™, Nitrilo, EDPM, PTFE, Kalrez™ etc. Para adaptarse a cada aplicación
• Resorte de Compresión, contrapeso o sistema de control de equilibrio neumático o hidráulico.
• El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga.
• El alcance típico del boom es de 1.500mm, y el rango típico de la longitud primaria es de 2.000 mm a 2.300 mm con una tubería de caída de 1.500mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
• Disposiciones de tuberías de caída alternativas disponibles para descarga y aplicaciones en bucle cerrado.

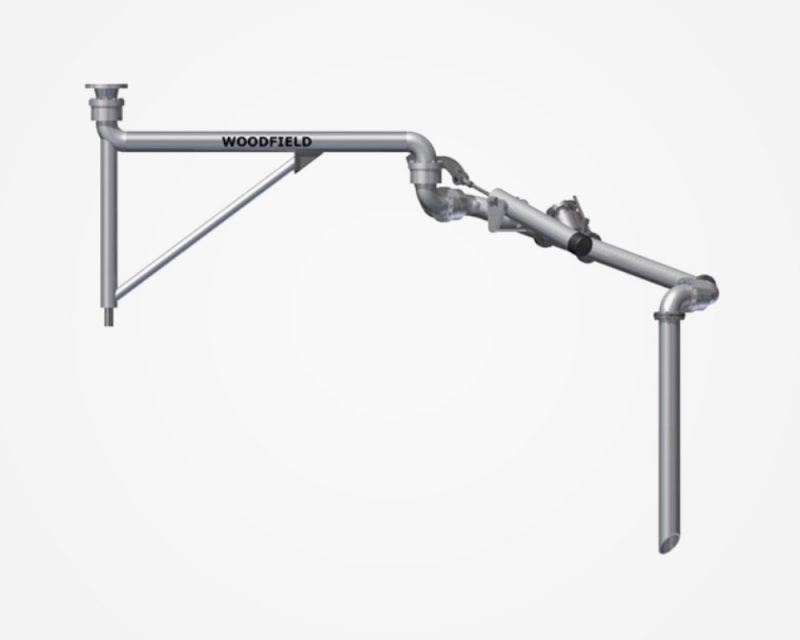

Los brazos de carga superior de largo alcance W440 para productos químicos e industriales son ideales para cargar/descargar camiones cisterna de varios compartimentos sin tener que mover el vehículo, o para aquellos casos en los que es probable que se produzcan errores significativos y se necesite equipo adicional en el brazo de carga. El mayor alcance del W440 y sus importantes capacidades de detección de errores se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste de soporte y al cual se conecta un brazo de carga de alcance fijo. El brazo con soporte permite un alcance aún mayor y/o una capacidad de carga superior a la de un brazo de carga sin soporte. La pluma soportada proporciona un plano de rotación adicional y permite que el brazo de carga «realice un seguimiento» de una distancia considerable a lo largo de la línea central del camión cisterna, vagón o contenedor cisterna ISO.

Disponible en tamaños

2”, 3”, 4” y 6”

CONFIGURACIONES DISPONIBLES

para zurdos o diestros
alimentación hacia arriba, hacia abajo
Alimentación lateral todo montado en un poste de soporte

Características

• Materiales de construcción: Acero al carbono, aluminio, aceros inoxidables 304L, 316L y 904L. Aleaciones exóticas, Acero Inoxidable Duplex, Acero Inoxidable Super Duplex, Alloy 20, Monel, Inconel entre otros.
• Juntas giratorias de brida dividida WL2 doble rodamiento o WSS rodamiento simple.
• Juntas de Vitón™, Nitrilo, EDPM, PTFE, Kalrez™ etc. para adaptarse a cada aplicación
• Resorte de Compresión, contrapeso o sistema de control de equilibrio neumático o hidráulico.
• El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga.
• Disposiciones de tuberías de caída alternativas disponibles para descarga y aplicaciones en bucle cerrado.
• El alcance típico del boom es de 2,000mm, y el rango típico de la longitud primaria es de 2.000 mm a 2.800 mm con una tubería de caída de 1.500mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
