La gama de productos de petróleo de WSI con brazos de carga y descarga está diseñada específicamente para combustibles refinados como gasolina, aceite lubricante, diésel, queroseno, nafta y etanol. Ya sea para la carga superior de camiones cisterna o vagones, hay un brazo de carga superior WSI adecuado para la aplicación particular. Considerando que, para la carga y descarga inferior de remolques de combustible de múltiples compartimentos o de un vagón de un solo compartimento, existe un brazo de carga/descarga inferior WSI que se adapta a la aplicación particular.

Todos los brazos de carga y descarga tienen un diseño modular con conexiones de bridas TTMA de todos los componentes principales, lo que permite configuraciones de brazo más simples y capacidades de mantenimiento superiores. La conexión de la brida de entrada es ANSI #150.

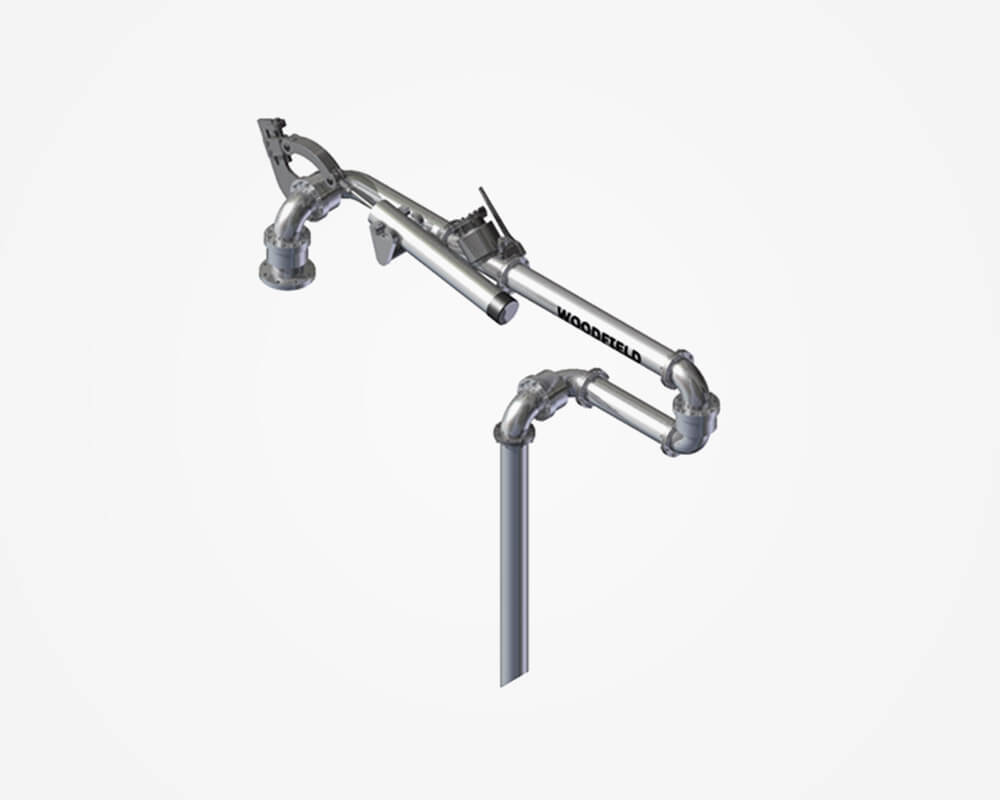

BRAZOS DE CARGA SUPERIOR

La gama de productos de petróleo de WSI con brazos de carga superior está diseñada específicamente para combustibles refinados como gasolina, aceite lubricante, diésel, queroseno, nafta y etanol. Ya sea para la carga superior de camiones cisterna o vagones, hay un brazo de carga superior WSI adecuado para la aplicación particular. Todos los brazos de carga superior tienen un diseño modular con conexiones de bridas TTMA de todos los componentes principales. La conexión de la brida de entrada es ANSI #150.

CARACTERÍSTICAS

  • Disponible en 2”, 3” x 2”, 3”, 4” y 6”
  • 3” y 4” son los más populares para la carga de camiones cisterna y vagones
  • Base Joints all carbon steel with either WL2 Dual Race or WSS Single Race Split Flanged swivel joints
  • Los elastómeros de unión giratoria típicos son Viton GF™ con una opción de nitrilo, PTFE, EPDM o Kalrez™ si es necesario.
  • Los brazos de carga superiores están equilibrados por un resorte de compresión HD con 90° de movimiento total.
  • Mecanismos de equilibrio alternativos: puntal de gas, contrapeso, neumático, hidráulico
  • Válvula de carga manual con rompedor de vacío, aluminio, bridas TTMA
  • Tubería primaria, aluminio o acero, bridas TTMA
  • Junta giratoria Apex Style-40, aluminio o acero, bridas TTMA
  • Tubo de caída, aluminio, bridas TTMA
  • Los brazos de largo alcance tienen plumas de acero al carbono

Los brazos de carga superior se ofrecen en configuraciones de longitud estándar o en tamaño personalizado para adaptarse a la aplicación exacta.

Todos los brazos de carga superior de WSI están diseñados y fabricados dentro de nuestros sistemas de gestión de calidad certificados ISO y de acuerdo con el código de tuberías de proceso ASME B31.3. Todos los brazos de carga superior y conjuntos de juntas giratorias están 100 % probados hidráulicamente. Pruebas de penetración de tintes y radiografías realizadas según las especificaciones requeridas. Se puede proporcionar documentación de fabricación completa y MTR con cada brazo de carga. El acabado de pintura estándar para acero al carbono es granallado según SA 2 ½ y acabado de pintura de poliuretano RAL 7035. También se proporcionan especificaciones de pintura específicas. Si es necesario, se proporcionará TPI.

MODELOS

DETALLES

Los brazos de carga superior de alcance fijo W100 para productos derivados del petróleo son ideales para cargar camiones cisterna de un solo compartimento o vagones que se pueden localizar (posicionar) con precisión.

Para compartimentos múltiples y carga cruzada, recomendamos ver nuestros otros productos W300 y W400

Disponible en tamaños

2”, 3” x 2”, 3”, 4” y 6”

Disponible en las configuraciones

para Zurdos o Diestros, configuraciones de alimentación hacia arriba o alimentación hacia abajo y lateral.

Características

  • El rango típico de movimiento vertical es + 70 ° en la posición de estacionamiento hasta -20 ° en la posición de carga El rango típico de longitud primaria es de 2.000 Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
  • Existen disposiciones alternativas para la tubería de carga (Manguera) para aplicaciones de descarga y bucle cerrado.

DETALLES

Los brazos de carga superior de alcance fijo W200 para productos derivados del petróleo son ideales para cargar camiones cisterna de un solo compartimento o vagones que se pueden localizar (posicionar) con precisión.

Los brazos de carga de alcance variable tienen un tubo secundario y una articulación giratoria adicional que proporciona un plano adicional de orientación una vez que el tubo primario fijo se ha bloqueado en su posición. Se puede lograr cierto cruce con brazos de carga de alcance variable

Disponible en tamaños

2”, 3” x 2”, 3”, 4” y 6”

Disponible en las configuraciones

para Zurdos o Diestros, configuraciones de alimentación hacia arriba o alimentación hacia abajo y lateral.

Características

  • El rango típico de movimiento vertical es + 70 ° en la posición de estacionamiento hasta -20 ° en la posición de carga El rango típico de longitud primaria es de 2.000 mm a 2.500 mm con uno secundario de 600mm y una tubería de carga de 1.200 mm, sin embargo, todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
  • Existen disposiciones alternativas para la tubería de carga para aplicaciones de descarga y bucle cerrado.

DETALLES

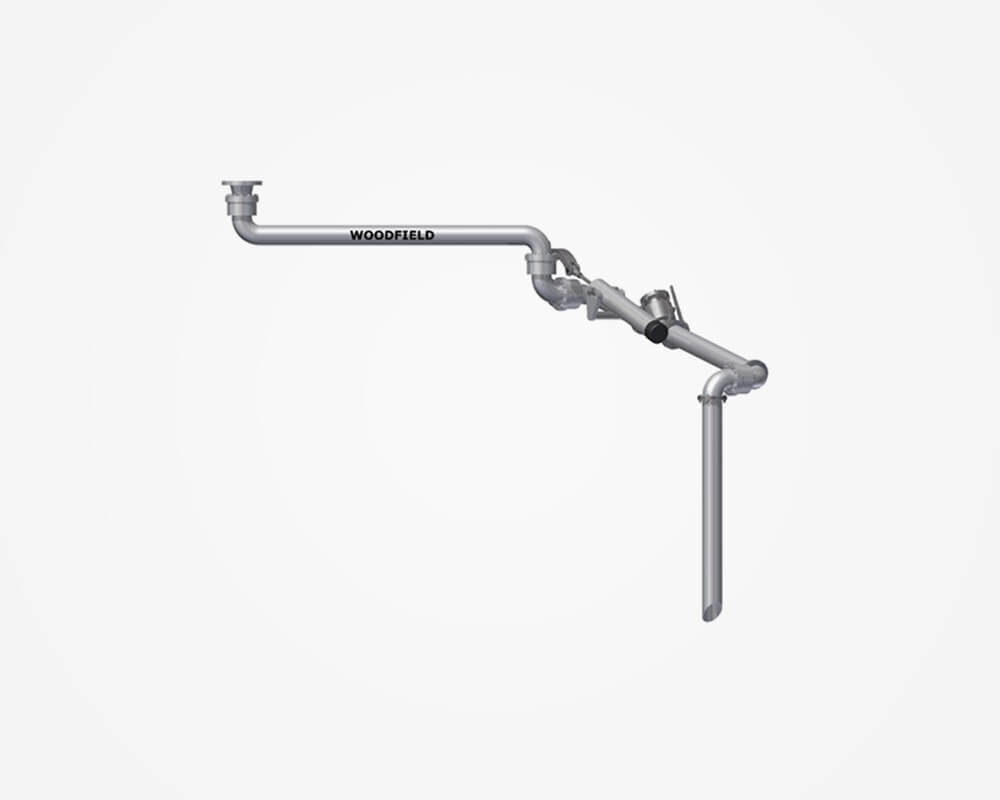

Los brazos de carga superior de largo alcance W300 para productos petrolíferos son ideales para cargar/descargar camiones cisterna de varios compartimentos sin tener que mover el vehículo, o para cuando es probable que se produzcan despistes importantes, es decir, al conectar con una línea de cisternas de vagones de ferrocarril acopladas. El mayor alcance del W300 y sus importantes capacidades de detección de fallas se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste del soporte y al cual se conecta un brazo de carga de alcance fijo. Esto proporciona un plano de rotación adicional y permite que el brazo de carga «realice un seguimiento» a una distancia considerable a lo largo de la línea central del camión cisterna o vagón

Disponible en tamaños

2”, 3” x 2”, 3”, 4” y 6”

Disponible en las configuraciones

para Zurdos o Diestros, configuraciones de alimentación hacia arriba o alimentación hacia abajo y lateral.

Características

  • El rango típico de movimiento vertical es + 70 ° en la posición de estacionamiento hasta -20 ° en la posición de carga El rango típico de longitud del “boom” es de 1.500mm, y el rango de longitud típica del primario es de 2.000 mm a 2.300 mm con una tubería de carga de 2.300 mm, sin embargo todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
  • Existen disposiciones alternativas para la tubería de carga para aplicaciones de descarga y bucle cerrado.

DETALLES

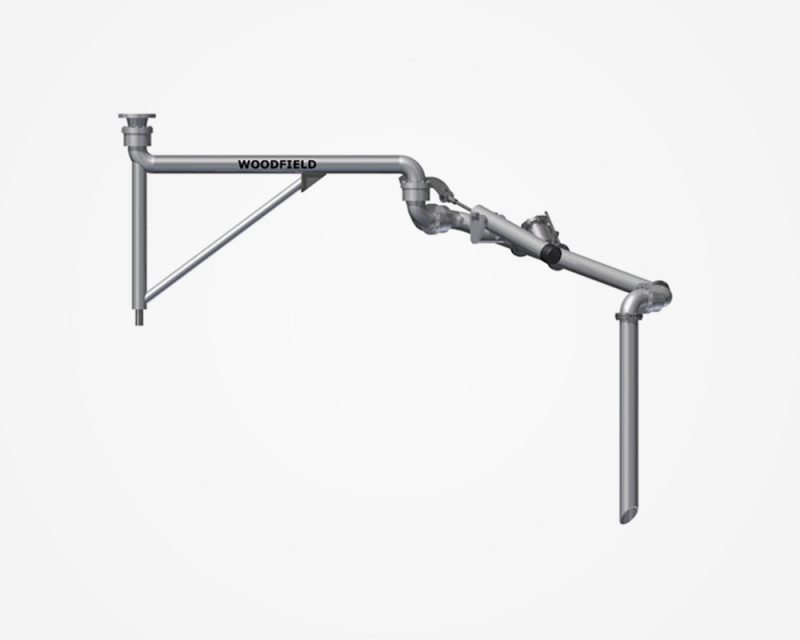

Los brazos de carga superior de largo alcance W400 para productos petrolíferos son ideales para cargar/descargar camiones cisterna de varios compartimentos sin tener que mover el vehículo, o para cuando es probable que se produzcan despistes importantes, es decir, al conectar con una línea de cisternas de vagones de ferrocarril acopladas. El mayor alcance del W400 y sus importantes capacidades de detección de errores se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste de soporte y al cual se conecta un brazo de carga de alcance fijo. El brazo con soporte permite un alcance aún mayor y/o una capacidad de carga superior a la del modelo W300 sin soporte. El brazo con soporte proporciona un plano de rotación adicional y permite que el brazo de carga «realice un seguimiento» a una distancia considerable a lo largo de la línea central del camión cisterna o vagón.

Disponible en tamaños

2”, 3” x 2”, 3”, 4” y 6”

Disponible en las configuraciones

para Zurdos o Diestros, configuraciones de alimentación hacia arriba o alimentación hacia abajo y lateral.

Características

  • El rango típico de movimiento vertical es + 70 ° en la posición de estacionamiento hasta -20 ° en la posición de carga El rango típico de longitud para el “boom” es de 2.000mm, y el rango de longitud del primario es de 2.000 mm hasta 2.800 mm con una tubería de carga de 1.500 mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
  • Existen disposiciones alternativas para la tubería de carga para aplicaciones de descarga y bucle cerrado.
Mostrar más

BRAZOS DE CARGA INFERIOR

La gama de brazos de carga inferior de WSI para productos derivados del petróleo está diseñada específicamente para productos refinados como gasolina, diésel, queroseno, etanol y aceites lubricantes, etc. Ya sea para remolques de combustible de múltiples compartimentos con carga inferior o para vagones de un solo compartimento, hay un brazo de carga inferior de WSI adecuado para la aplicación particular. Todos los brazos de carga inferior tienen un diseño modular con conexiones con bridas TTMA de todos los componentes principales, lo que permite configuraciones de brazo más simples y capacidades de mantenimiento superiores. La conexión de brida de entrada es ANSI #150

CARACTERÍSTICAS

  • Diseñado de acuerdo con API RP 1004:2003
  • El tamaño estándar es de 4”, sin embargo, todos los modelos están disponibles en 2”, 3” x 2”, 3” y 6” para recuperación de vapor, abastecimiento de combustible de flotas, aplicaciones en vagones y barcazas fluviales
  • Las juntas de base son todas de acero al carbono con juntas giratorias de brida dividida, ya sea WL2 de doble carrera o WSS de carrera simple
  • Los elastómeros típicos para juntas giratorias son Viton GF™ con una opción de nitrilo, PTFE, EPDM o Kalrez™ si es necesario
  • Los brazos están equilibrados mediante resorte de compresión HD
  • Mecanismos de equilibrio alternativos: puntal de gas, contrapeso, neumático e hidráulico
  • Tubo primario en aluminio, bridas TTMA. Disponible en acero al carbono o inoxidable
  • Juntas giratorias Apex y Outboard en aluminio, bridas TTMA. Disponible en acero al carbono y acero inoxidable
  • Acoplador API, acoplador de estilo de corte en seco o interfaz de boquilla de reabastecimiento
  • Mangueras trenzadas de SS cuando corresponda

Los brazos de carga inferior se ofrecen en configuraciones de longitud/altura estándar o en tamaño personalizado para adaptarse a la aplicación exacta.

Para cargadores de mangueras de petróleo “arriba y arriba”, WSI puede proporcionar un crossover de hasta 7 brazos para operar dentro del rango API con nuestro modelo W601-H +AS, o un crossover de hasta 5 brazos con todos los demás modelos “arriba y arriba”.

Todos los brazos de carga inferior de WSI están diseñados y fabricados dentro de nuestros sistemas de gestión de calidad certificados ISO y de acuerdo con el código de tuberías de proceso ASME B31.3. Todos los brazos de carga inferior y conjuntos de juntas giratorias están probados hidráulicamente al 100 %. Pruebas de penetración de tintes y radiografías realizadas según las especificaciones requeridas. Se puede proporcionar documentación de fabricación completa y MTR con cada brazo de carga. El acabado de pintura estándar para acero al carbono es granallado según SA 2 ½ y acabado de pintura de poliuretano RAL 7035. También se proporcionan especificaciones de pintura. Si es necesario, se proporcionará TPI

MODELOS

DETALLES

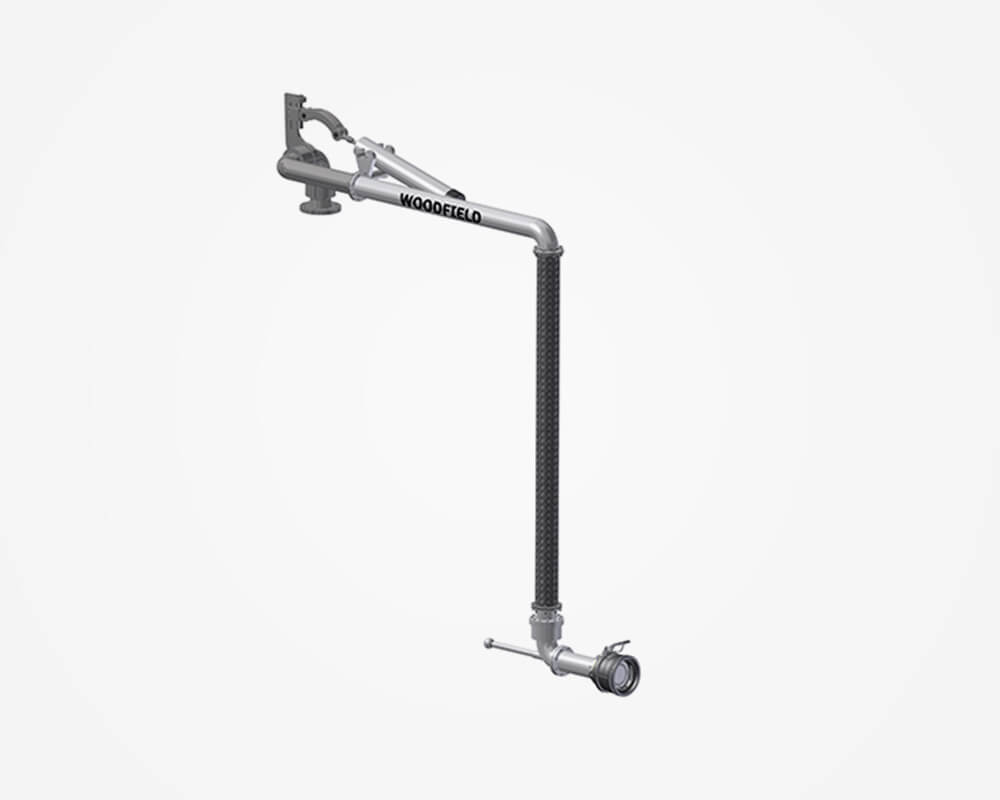

Los brazos de carga inferior de alcance fijo W500-H para productos derivados del petróleo son ideales para cargar camiones cisterna de uno o varios compartimentos. Se pueden configurar para un cruce de hasta 5 compartimentos (4”) dentro de la envoltura como se indica en API RP 1004:2003.

Disponible en tamaños

2”, 3” x 2”, 3”, 4” y 6”

Disponible en las configuraciones

para Zurdos o Diestros, configuraciones de alimentación hacia arriba o alimentación hacia abajo y lateral.

Características

  • El rango típico de movimiento vertical es + 30 ° / -30 ° La longitud típica de alcance es de 2.000 mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
  • Junta estándar de acero al carbono WB-4B con resorte de compresión, juntas giratorias Brida dividida WL2, juntas de Vitón ™ GF, bridas TTMA
  • Manguera de acero inoxidable
  • Tubería espaciadora de aluminio, bridado TTMA
  • Primario de aluminio, bridado TTMA
  • Junta giratoria WL2 conexión Style-30, bridado TTMA, con asidero
  • Acoplador API u otro dispositivo de conexión

DETALLES

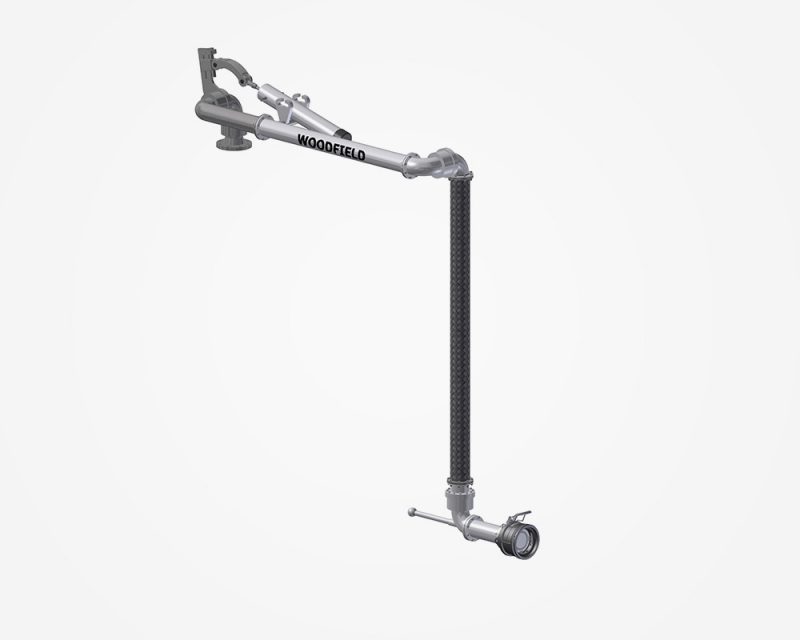

Los brazos de carga inferior de alcance fijo W600-H para productos derivados del petróleo son ideales para cargar camiones cisterna de uno o varios compartimentos. Se pueden configurar para un cruce de hasta 5 compartimentos (4”) dentro de la envoltura como se indica en API RP 1004:2003. La conexión y desconexión cruzadas se ven facilitadas por una articulación giratoria adicional en el vértice de la W600-H.

Disponible en tamaños

2”, 3” x 2”, 3” y 6”

Disponible en las configuraciones

para Zurdos o Diestros, configuraciones de alimentación hacia arriba o alimentación hacia abajo y lateral

Características

  • El rango típico de movimiento vertical es + 30 ° / -30 °. La longitud típica de alcance es de 2.000 mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
  • Junta estándar de acero al carbono WB-4B con resorte de compresión, juntas giratorias Brida dividida WL2, juntas de Vitón ™ GF, bridas TTMA
  • Junta giratoria WL2 Apex Style-40, bridado TTMA
  • Junta giratoria WL2 conexión Style-30, bridado TTMA, con asidero
  • Primario de aluminio, bridado TTMA
  • Manguera de acero inoxidable
  • Tubería espaciadora de aluminio, bridado TTMA
  • Acoplador API u otro dispositivo de conexión

DETALLES

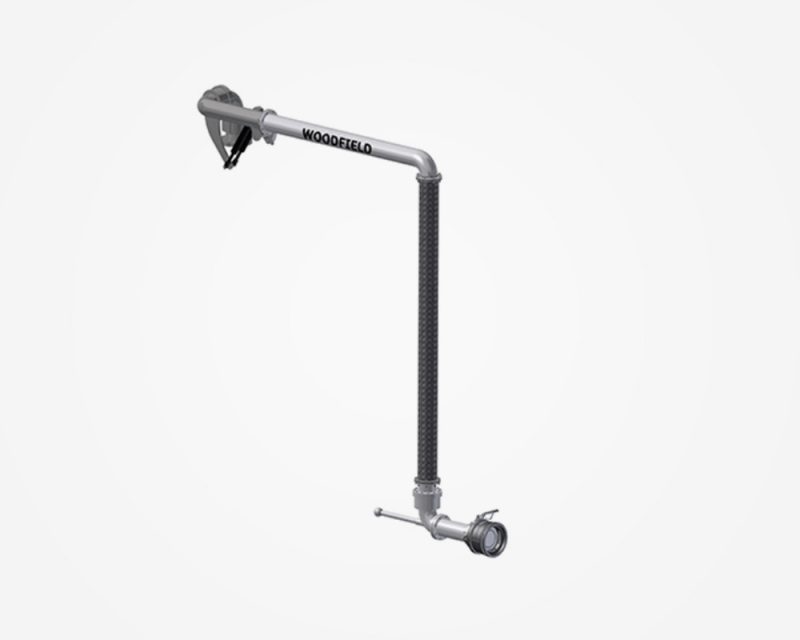

Los brazos de carga inferior de alcance fijo W501-H para productos derivados del petróleo son ideales para cargar camiones cisterna de uno o varios compartimentos. Se pueden configurar para un cruce de hasta 7 compartimentos (4”) dentro de la envoltura como se indica en API RP 1004:2003.

Disponible en tamaños

2”, 3” x 2”, y 3”

Disponible en las configuraciones

para Zurdos o Diestros, configuraciones de alimentación hacia arriba o alimentación hacia abajo y lateral.

Características

  • El rango típico de movimiento vertical es + 30 ° / -30 °. La longitud típica de alcance es de 2.000 mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
  • Junta estándar de acero al carbono WB-4B con resorte de compresión, juntas giratorias Brida dividida WL2, juntas de Vitón ™ GF, bridas TTMA
  • Manguera de acero inoxidable
  • Tubería espaciadora de aluminio, bridado TTMA
  • Primario de aluminio, bridado TTMA
  • Junta giratoria WL2 conexión Style-30, bridado TTMA, con asidero
  • Acoplador API u otro dispositivo de conexión

DETALLES

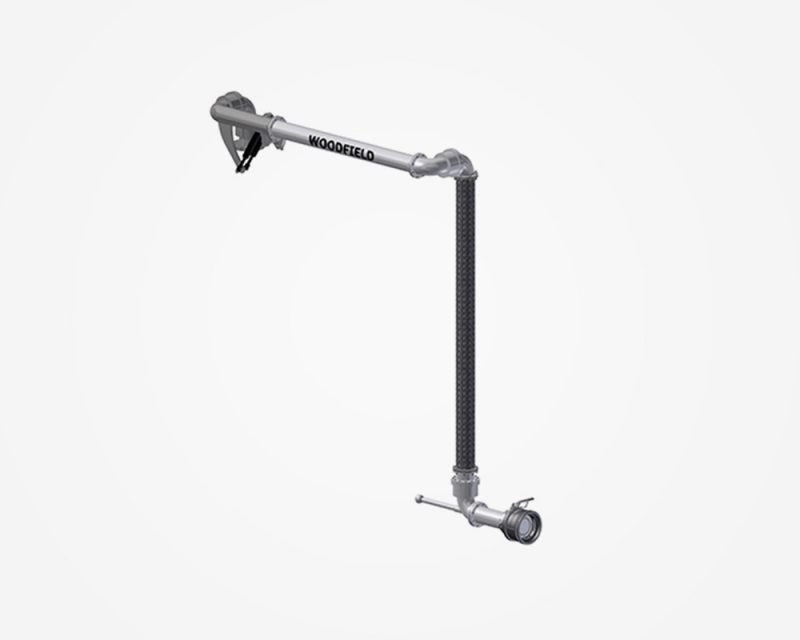

Los brazos de carga inferior de alcance fijo W601-H para productos derivados del petróleo son ideales para cargar camiones cisterna de uno o varios compartimentos. Se pueden configurar para un cruce de hasta 7 compartimentos (4”) dentro de la envoltura como se indica en API RP 1004:2003. La conexión y desconexión cruzadas se ven facilitadas por una articulación giratoria adicional en el vértice de la W601-H.

Disponible en tamaños

2”, 3” x 2”, 3”, 4” y 6”

Disponible en las configuraciones

para Zurdos o Diestros, configuraciones de alimentación hacia arriba o alimentación hacia abajo y lateral.

Características

  • El rango típico de movimiento vertical es + 30 ° / -30 °. La longitud típica de alcance es de 2.000 mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
  • Junta estándar de acero al carbono WB-4B con resorte de compresión, juntas giratorias Brida dividida WL2, juntas de Vitón ™ GF, bridas TTMA
  • Junta giratoria WL2 Apex Style-40, bridado TTMA
  • Junta giratoria WL2 conexión Style-30, bridado TTMA, con asidero
  • Primario de aluminio, bridado TTMA
  • Manguera de acero inoxidable
  • Tubería espaciadora de aluminio, bridado TTMA
  • Acoplador API u otro dispositivo de conexión

DETALLES

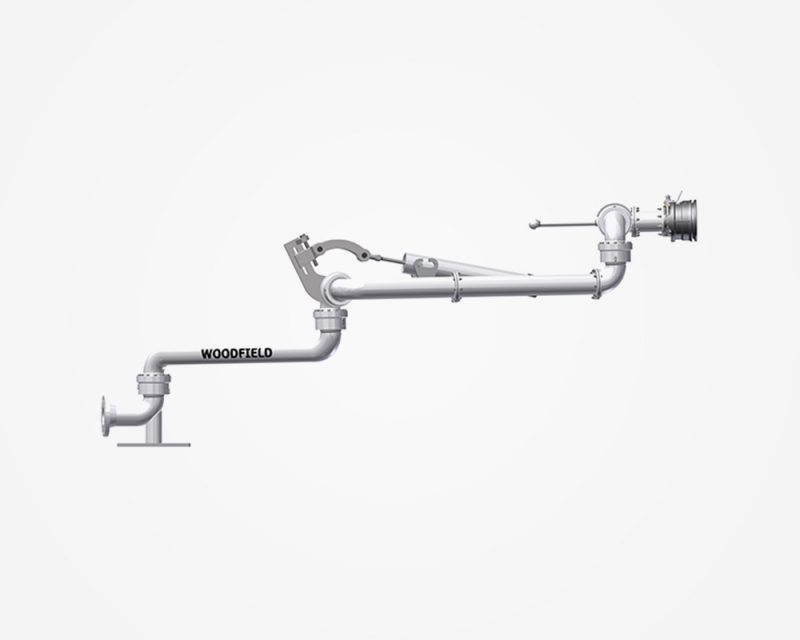

Los brazos de carga inferior de largo alcance (sin soporte) W700 para productos derivados del petróleo son ideales para cargar/descargar camiones cisterna y vagones de uno o varios compartimentos. El largo alcance permite una mayor flexibilidad para detectar errores u obstrucciones de otros equipos de vagones ferroviarios o camiones cisterna. El largo alcance del W700 y sus importantes capacidades de detección de errores se deben a un brazo giratorio que se extiende «sin soporte» desde el elevador en el poste del soporte. Esto proporciona un plano o rotación adicional y permite que el brazo de carga recorra una distancia a lo largo del lado inferior del vagón de ferrocarril, o del lado inferior y la parte trasera de un camión cisterna. El W700 no está diseñado para aplicaciones de crossover múltiples

Disponible en tamaños

2”, 3” x 2”, 3” y 4”

Disponible en las configuraciones

para Zurdos o Diestros, configuraciones de alimentación hacia arriba o alimentación hacia abajo y lateral.

Características

  • El rango típico de movimiento vertical es de + 50 ° / -10 °. Longitud típica del brazo de 1500mm, el primario y articulación giratoria en 1600mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
  • Brazo de entrada y Brida dividida WL2 de acero al carbono
  • Primario de aluminio, bridado TTMA
  • Tubería espaciadora de aluminio, bridado TTMA
  • Junta estándar de acero al carbono WB-4D con resorte de compresión, juntas giratorias, juntas de Vitón ™ GF, bridas TTMA
  • Junta giratoria WL2 conexión Style-70, bridado TTMA, con asidero
  • Acoplador API u otro dispositivo de conexión

DETALLES

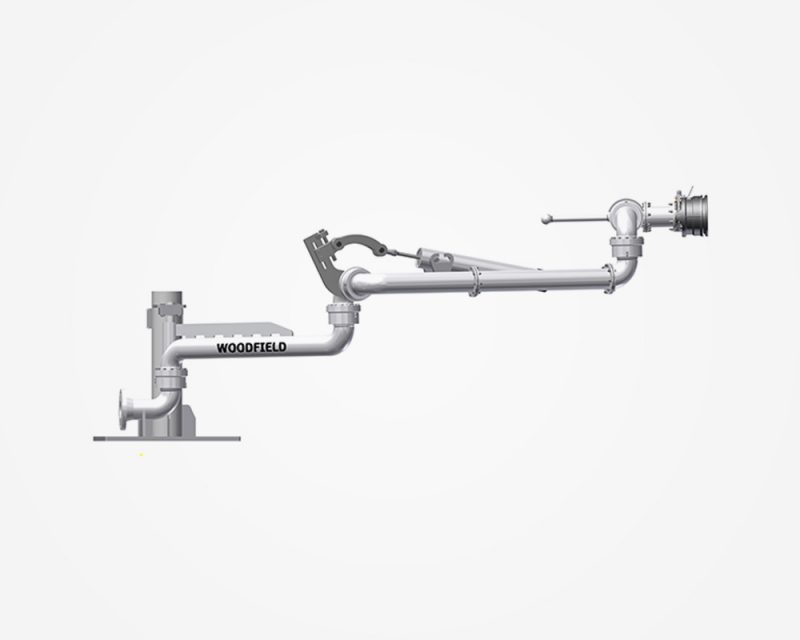

Los brazos de carga inferior de largo alcance (sin soporte) W800 para productos derivados del petróleo son ideales para cargar/descargar camiones cisterna y vagones de uno o varios compartimentos. El largo alcance permite una mayor flexibilidad para detectar errores u obstrucciones de otros equipos de vagones ferroviarios o camiones cisterna. El largo alcance del W800 y sus importantes capacidades de detección de errores se deben a un brazo giratorio que se extiende «sin soporte» desde el elevador en el poste del soporte. Esto proporciona un plano o rotación adicional y permite que el brazo de carga recorra una distancia a lo largo del lado inferior del vagón, o del lado inferior y la parte trasera de un camión cisterna. El W800 no está diseñado para aplicaciones de crossover múltiples

Disponible en tamaños

2”, 3” x 2”, 3”, 4” y 6”

Disponible en las configuraciones

para Zurdos o Diestros, configuraciones de alimentación hacia arriba o alimentación hacia abajo y lateral.

Características

  • El rango típico de movimiento vertical es de + 50 ° / -10 °. Longitud típica del brazo de 1700mm, el primario y articulación giratoria conexión en 1600mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
  • Brazo de entrada y Brida dividida WL2 de acero al carbono
  • Primario de aluminio, bridado TTMA
  • Tubería espaciadora de aluminio, bridado TTMA
  • Junta estándar de acero al carbono WB-4D con resorte de compresión, juntas giratorias Brida dividida WL2, juntas de Vitón ™ GF, bridas TTMA
  • Junta giratoria WL2 conexión Style-70, bridado TTMA, con asidero
  • Acoplador API u otro dispositivo de conexión

DETALLES

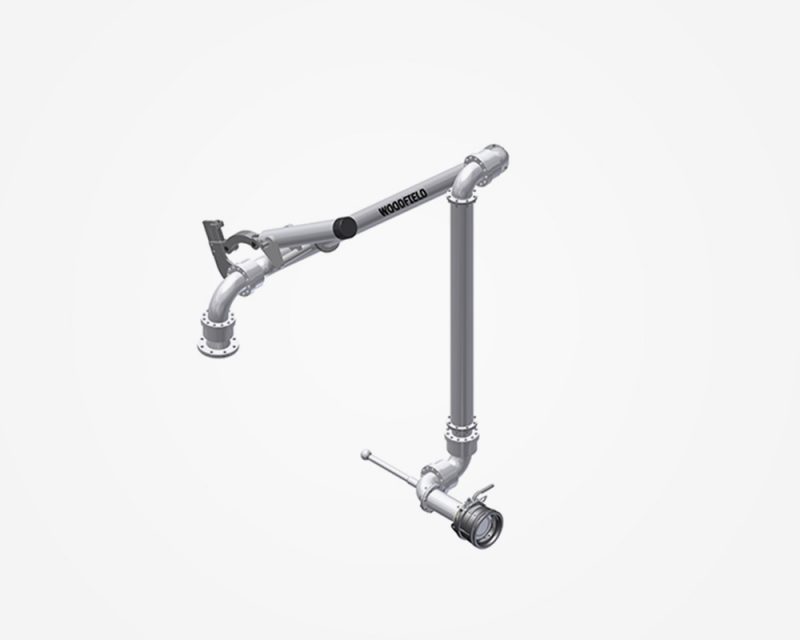

Los brazos de carga inferior de largo alcance (sin soporte) W900 para productos derivados del petróleo son ideales para cargar/descargar camiones cisterna y vagones de uno o varios compartimentos. Los brazos de carga con bastidor en "A" son los más adecuados para carriles estrechos o cuando es necesario dar servicio a ambos lados del carril. El W900 no está diseñado para aplicaciones de crossover múltiples

Disponible en tamaños

2”, 3” x 2”, 3”, 4” y 6”

Disponible en las configuraciones

para Zurdos o Diestros, configuraciones de alimentación hacia arriba o alimentación hacia abajo y lateral

Características

  • El rango típico de movimiento vertical es + 60 ° / + 30 °. La longitud típica del primario es de 1.500mm y del brazo de caída es de 1.800 mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
  • Acero al carbono WB-4C Junta base con resorte de compresión, juntas giratorias Brida dividida WL2, juntas de Vitón ™ GF, bridas TTMA
  • Junta giratoria WL2 Apex Style-40, bridado TTMA
  • Junta giratoria WL2 conexión Style-30, bridado TTMA, con asidero
  • Primario de aluminio o acero, bridado TTMA
  • Tubo De caída de acero inoxidable
  • Acoplador API u otro dispositivo de conexión
Mostrar más

BRAZOS DE DESCARGA INFERIOR

La gama de brazos de descarga inferior de WSI para productos derivados del petróleo está diseñada específicamente para productos refinados como gasolina, diésel, queroseno, etanol y aceites lubricantes, etc. Ya sea para remolques de combustible de múltiples compartimentos con carga inferior o para vagones de un solo compartimento, hay un brazo de descarga inferior de WSI adecuado para la aplicación particular. Todos los brazos de descarga inferior tienen un diseño modular con conexiones de bridas TTMA de todos los componentes principales, lo que permite configuraciones de brazo más simples y capacidades de mantenimiento superiores. La conexión de brida de entrada es ANSI #150

DETALLES

Los brazos de carga inferior de largo alcance (sin soporte) W700 para productos derivados del petróleo son ideales para cargar/descargar camiones cisterna y vagones de uno o varios compartimentos. El largo alcance permite una mayor flexibilidad para detectar errores u obstrucciones de otros equipos de vagones ferroviarios o camiones cisterna. El largo alcance del W700 y sus importantes capacidades de detección de errores se deben a un brazo giratorio que se extiende «sin soporte» desde el elevador en el poste del soporte. Esto proporciona un plano o rotación adicional y permite que el brazo de carga recorra una distancia a lo largo del lado inferior del vagón, o del lado inferior y la parte trasera de un camión cisterna. El W700 no está diseñado para aplicaciones de crossover múltiples

Disponible en tamaños

2”, 3” x 2”, 3” y 4”

Disponible en las configuraciones

para Zurdos o Diestros, configuraciones de alimentación hacia arriba o alimentación hacia abajo y lateral.

Características

  • El rango típico de movimiento vertical es de + 50 ° / -10 °. Longitud típica del brazo de 1500mm, el primario y articulación giratoria en 1600mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
  • Brazo de entrada y Brida dividida WL2 de acero al carbono
  • Primario de aluminio, bridado TTMA
  • Tubería espaciadora de aluminio, bridado TTMA
  • Junta estándar de acero al carbono WB-4D con resorte de compresión, juntas giratorias, juntas de Vitón ™ GF, bridas TTMA
  • Junta giratoria WL2 conexión Style-70, bridado TTMA, con asidero
  • Acoplador API u otro dispositivo de conexión

DETALLES

Los brazos de carga inferior de largo alcance (sin soporte) W800 para productos derivados del petróleo son ideales para cargar/descargar camiones cisterna y vagones de uno o varios compartimentos. El largo alcance permite una mayor flexibilidad para detectar errores u obstrucciones de otros equipos de vagones ferroviarios o camiones cisterna. El largo alcance del W800 y sus importantes capacidades de detección de errores se deben a un brazo giratorio que se extiende «sin soporte» desde el elevador en el poste del soporte. Esto proporciona un plano o rotación adicional y permite que el brazo de carga recorra una distancia a lo largo del lado inferior del vagón, o del lado inferior y la parte trasera de un camión cisterna. El W800 no está diseñado para aplicaciones de crossover múltiples

Disponible en tamaños

2”, 3” x 2”, 3”, 4” y 6”

Disponible en las configuraciones

para Zurdos o Diestros, configuraciones de alimentación hacia arriba o alimentación hacia abajo y lateral.

Características

  • El rango típico de movimiento vertical es de + 50 ° / -10 °. Longitud típica del brazo de 1700mm, el primario y articulación giratoria conexión en 1600mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
  • Brazo de entrada y Brida dividida WL2 de acero al carbono
  • Primario de aluminio, bridado TTMA
  • Tubería espaciadora de aluminio, bridado TTMA
  • Junta estándar de acero al carbono WB-4D con resorte de compresión, juntas giratorias Brida dividida WL2, juntas de Vitón ™ GF, bridas TTMA
  • Junta giratoria WL2 conexión Style-70, bridado TTMA, con asidero
  • Acoplador API u otro dispositivo de conexión
Mostrar más
