Soluciones
de carga y
descarga de
vagones y camiones

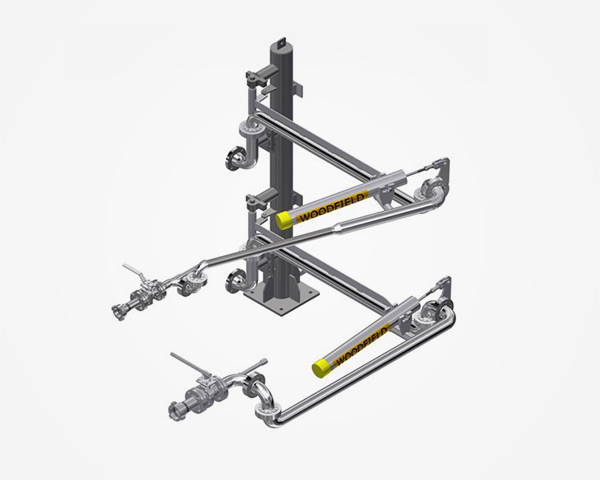

La gama de brazos de carga y descarga de gas de WSI están diseñados específicamente para manipular gases licuados como LNG y LPG. Ya sea para la carga o descarga superior o inferior de camiones cisterna o vagones (rusos), hay un brazo de carga de gas WSI adecuado para la aplicación. Todos los brazos de carga y descarga de gas tienen un diseño modular con conexiones bridadas de los componentes principales, lo que permite configuraciones fáciles de brazos y capacidades de mantenimiento superiores. La conexión de brida de entrada de nuestros brazos de carga de LPG y brazos de carga de LNG se adaptará a la aplicación
CARACTERÍSTICAS
- Los brazos de carga de LPG y los brazos de carga de LNG de WSI están diseñados de acuerdo con las normas internacionales aplicables
- Se garantiza un manejo seguro y sencillo de nuestros brazos de carga de LPG y de LNG
- Todos los brazos de carga de gas están equilibrados mediante resorte de compresión HD
- Hay una variedad de accesorios disponibles, como acopladores de ruptura en seco, acopladores rápidos o sistemas de liberación de emergencia, para que el brazo de carga de LNG o LPG se adapte a la aplicación
- Los brazos de carga y descarga de LNG y LPG están disponibles en 2", 3" y 4". Tecnología y diseños de juntas giratorias de última generación, probados durante décadas
- MOC: acero al carbono, acero inoxidable o acero de baja temperatura. Materiales de sellado Viton, PTFE o Kalrez, según el parámetro del proceso
- Presión de diseño: 25 bar (mayor bajo demanda)
- Temperatura de diseño: -196°C a +80°C para brazos de carga de LNG, -40°C a +80°C para brazos de carga de LPG
- Los brazos de carga de gas están disponibles como brazos de recuperación de producto y vapor
- Para la carga inferior, esto se puede llevar a cabo como una estación de carga inferior. Por ejemplo, dos brazos de carga de gas (uno para líquido y otro para vapor) instalados en un solo poste vertical.
Todos los brazos de carga de gas WSI están diseñados y fabricados dentro de nuestros sistemas de gestión de calidad certificados ISO y de acuerdo con el código de tuberías de proceso ASME 831.3. Todos los brazos de carga y conjuntos de juntas giratorias están 100 % probados hidráulicamente. Pruebas de penetración de tintes y radiografías realizadas según las especificaciones requeridas. Se puede proporcionar documentación de fabricación completa y MTR con cada brazo de carga de gas. El acabado de pintura estándar para acero al carbono es granallado según SA 2 1/2 y acabado de pintura de poliuretano RAL 7035. También se proporcionan especificaciones de pintura. Si es necesario, se proporcionará TPI
BRAZOS DE CARGA INFERIOR
La gama de brazos de carga inferior de WSI está diseñada específicamente para manejar la naturaleza única de los gases y vapores comprimidos líquidos transportados en camiones cisterna o vagones, o transcargados entre ambos. Hasta calibre 300 con conexiones bridadas mínimas en acero al carbono y acero inoxidable para manipular productos refinados como LPG, propano, butano, isobuteno, amoníaco anhidro, LNG y también NGL sin refinar.
El tamaño típico es de 2", pero hay tamaños más grandes disponibles, de 3" y 4", para aplicaciones especializadas. Para aplicaciones de mayor alcance, un brazo de 3" suele ser más adecuado para lograr resistencia estructural con un punto de conexión de 2" al camión cisterna o vagón.
Los dispositivos de conexión variarán según las diferentes aplicaciones. Cada brazo de carga inferior de gas comprimido WSI está diseñado para funcionar con acopladores y adaptadores de gas seco, uniones de martillo o puntos de conexión de brida traslapada. Se incorporan juntas giratorias externas en cada brazo de carga inferior con múltiples opciones de control de flujo y conexión. Se pueden incorporar válvulas de aislamiento, dispositivos de separación y dispositivos de apagado remoto en cada configuración del brazo de carga inferior.
Todos los brazos de carga inferior se ofrecen en configuraciones de longitud estándar o de tamaño personalizado para adaptarse a la aplicación exacta
Todos los brazos de carga inferior de WSI están diseñados y fabricados dentro de nuestros sistemas de gestión de calidad certificados ISO y de acuerdo con el código de tuberías de proceso ASME 831.3. Todos los brazos de carga inferior y conjuntos de juntas giratorias están 100 % probados hidráulicamente. También se realizan pruebas de penetración de tintes y radiografías según las especificaciones requeridas. Se puede proporcionar documentación de fabricación completa y MTR con cada brazo de carga. El acabado de pintura estándar para acero al carbono es granallado según SA 2 1/2 y acabado de pintura de poliuretano RAL 7035. También se proporcionan especificaciones de pintura. Si es necesario, se proporcionará TPI.
- W720 Largo Alcance
(Sin Soporte) - W820 Largo Alcance
(Con Soporte) - W820-L Largo Alcance
(Con Soporte) - W920 bastidor A
- W920-H bastidor A

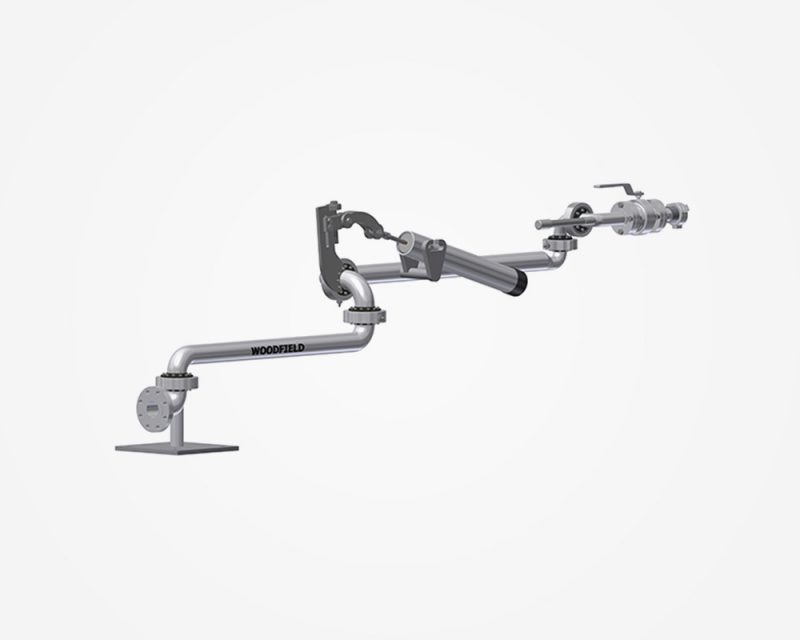

W720 Largo Alcance
(Sin Soporte)
DETALLES
El brazo de carga/descarga inferior de largo alcance (sin soporte) W720 es ideal para transferir líquidos y vapores de gas comprimido hacia o desde camiones cisterna o vagones. El largo alcance del W720 permite una mayor flexibilidad para detectar errores u obstrucciones de otros equipos de vagones ferroviarios y camiones cisterna
El largo alcance del W720 y su importante capacidad para detectar puntos de error se deben a un brazo giratorio que se extiende «sin soporte» desde el elevador en el poste del soporte. Esto proporciona un plano o rotación adicional y permite que el brazo de carga recorra una distancia a lo largo del lado inferior de un vagón, o del lado inferior o la parte trasera de un camión cisterna
Disponible en tamaños
2”, 3” x 2”, y 3”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +50 ° para posición de estacionamiento a -10 ° para posición de carga.
- La longitud típica del boom es 1.500 mm. La longitud del primario es de 1.500 mm a 2.000 mm con una junta giratoria exterior en dos planos Style-70 con un asidero para la operación. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
- Pueden ser integrada una válvula de aislamiento y conexiones externas como pueden ser un acoplador seco para gas, hammer unión o brida con solapa para adaptarse a la aplicación. Se pueden incorporar si es solicitado Acopladores de desconexión de Seguridad (Breakaway), dispositivos de apagado remoto y sistemas de purga.

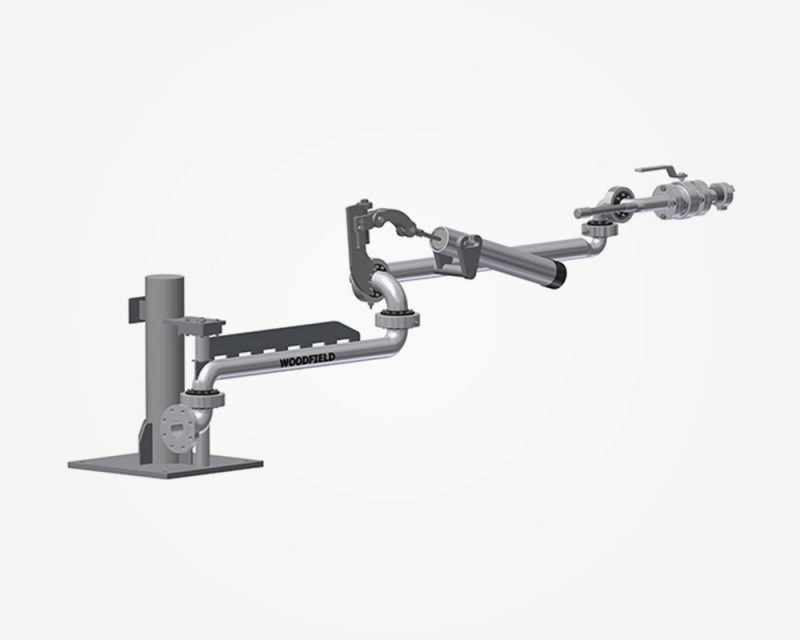

W820 Largo Alcance
(Con Soporte)
DETALLES
El brazo de carga/descarga inferior de largo alcance (sin soporte) W820 es ideal para transferir líquidos y vapores de gas comprimido hacia o desde camiones cisterna o vagones. El largo alcance de la W820 permite una mayor flexibilidad en caso de despistes u obstrucciones de otros equipos de vagones de ferrocarril y camiones cisterna, y puede transportar más equipos adicionales en el brazo de carga. A menudo se utiliza para llevar una manguera de vapor "a cuestas" hasta el brazo de carga.
El largo alcance del W820 y su importante capacidad para detectar puntos de error se deben a un brazo giratorio que se extiende «sin soporte» desde el elevador en el poste del soporte. Esto proporciona un plano o rotación adicional y permite que el brazo de carga recorra una distancia a lo largo del lado inferior de un vagón, o del lado inferior o la parte trasera de un camión cisterna.
Disponible en tamaños
2”, 3” x 2”, 3 y 4”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +50 ° para posición de estacionamiento a -10 ° para posición de carga.
- La longitud típica boom es 1.500 mm. La longitud del primario es de 1.500 mm a 2.000 mm con una junta giratoria exterior en dos planos Style-70 con un asidero para la operación. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
- Pueden ser integradas una válvula de aislamiento y conexiones externas que pueden ser un acoplador de gas en seco, hammer unión o brida con solapa para adaptarse a la aplicación. Se pueden incorporar si es solicitado Acopladores de Corte de Seguridad (Breakaway), dispositivos de apagado remoto y sistemas de purga.

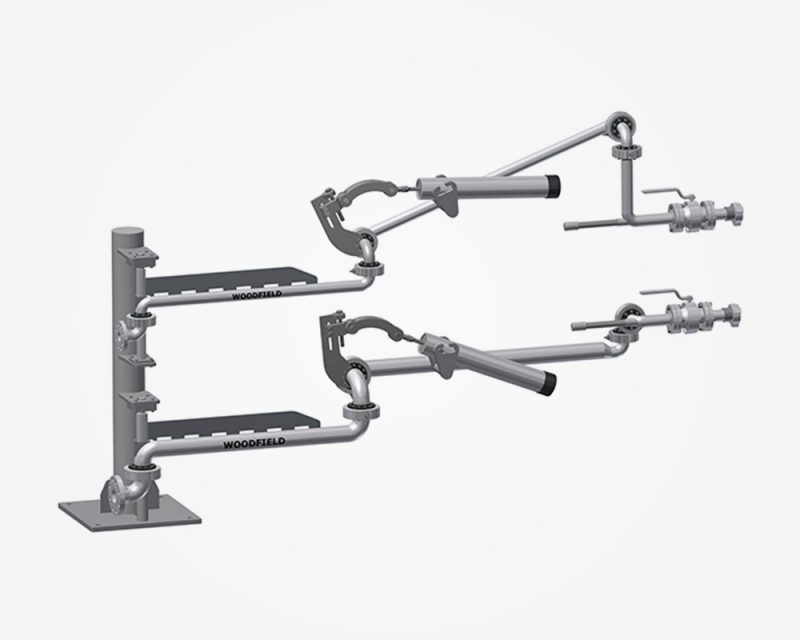

W820-L Largo Alcance
(Con Soporte)
DETALLES
La estación de carga W820-L está diseñada especialmente para el trasvase de líquidos de gas comprimido y el trasvase de vapores a/desde camiones cisterna o vagones de ferrocarril. La W820-L es una estación completa de carga y descarga que incorpora un brazo de transporte de líquidos y un brazo de transferencia de vapores montados juntos en un poste de soporte común.
Los dos brazos de carga/descarga son de largo alcance con pluma apoyada para un alcance máximo y una mejor orientación, y ambos tienen capacidad para transportar equipos externos adicionales, como válvulas de aislamiento, acoplamientos de ruptura y acoplamientos de gas seco.
El largo alcance del W820 y su importante capacidad para detectar puntos de error se deben a un brazo giratorio que se extiende «sin soporte» desde el elevador en el poste del soporte. Esto proporciona un plano o rotación adicional y permite que el brazo de carga recorra una distancia a lo largo del lado inferior de un vagón, o del lado inferior o la parte trasera de un camión cisterna.
Disponible en tamaños
2”, 3” x 2”, 3 y 4”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +50 ° para posición de estacionamiento a -10 ° para posición de carga.
- La longitud típica del boom es 1.500 mm. La longitud del primario es de 1.500 mm a 2.000 mm con una junta giratoria exterior en dos planos Style-70 con un asidero para la operación. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
- Pueden ser integradas una válvula de aislamiento y conexiones externas que pueden ser un acoplador de gas en seco, hammer unión o brida con solapa para adaptarse a la aplicación. Se pueden incorporar si es solicitado Acopladores de Corte de Seguridad (Breakaway), dispositivos de apagado remoto y sistemas de purga.

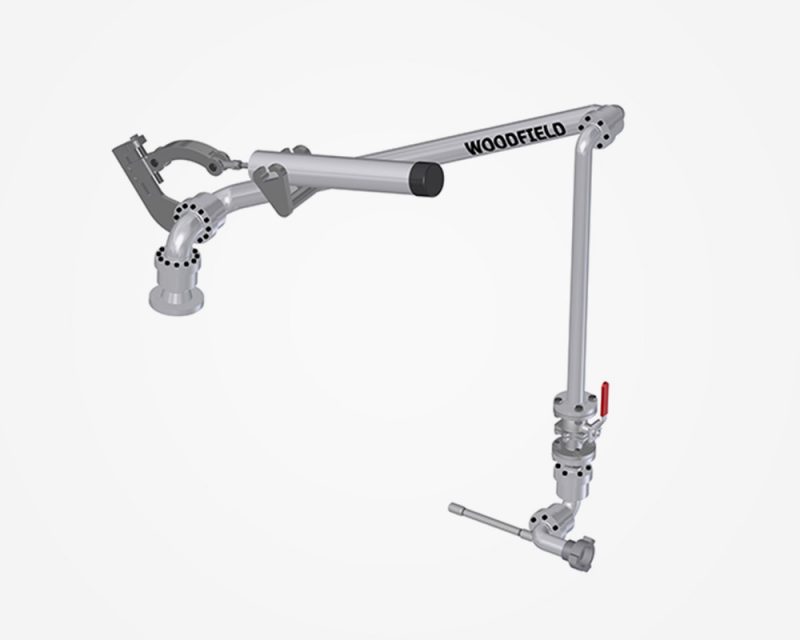

W920 bastidor A
DETALLES
Los brazos de carga/descarga inferiores de bastidor en 'A' W920 para gases líquidos comprimidos y transferencia de vapor son ideales para la carga/descarga de camiones cisterna y vagones de ferrocarril. Los brazos de carga con bastidor en "A" ofrecen una ventaja cuando los carriles son estrechos o cuando es necesario dar servicio a ambos lados del carril. Para los camiones cisterna, los brazos de carga/descarga inferiores de bastidor en "A" también pueden dar servicio a la parte trasera del vehículo.
El modelo W920 cuenta con un tubo de bajada sólido, una junta giratoria externa Estilo 50 de 2 planos con manija y una opción de válvula de bola para facilitar la orientación y controlar el suministro hacia/desde el brazo de carga.
Las conexiones externas pueden ser acopladores de gas seco, uniones de martillo o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura, dispositivos de apagado remoto y sistemas de purga según sea necesario.
Disponible en tamaños
2”, 3” x 2”, y 3
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +60 °/+30°
- La longitud típica del boom es 1.500 mm. La longitud del primario es de 1.500 mm a 2.000 mm con una junta giratoria exterior en dos planos Style-70 con un asidero para la operación. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.

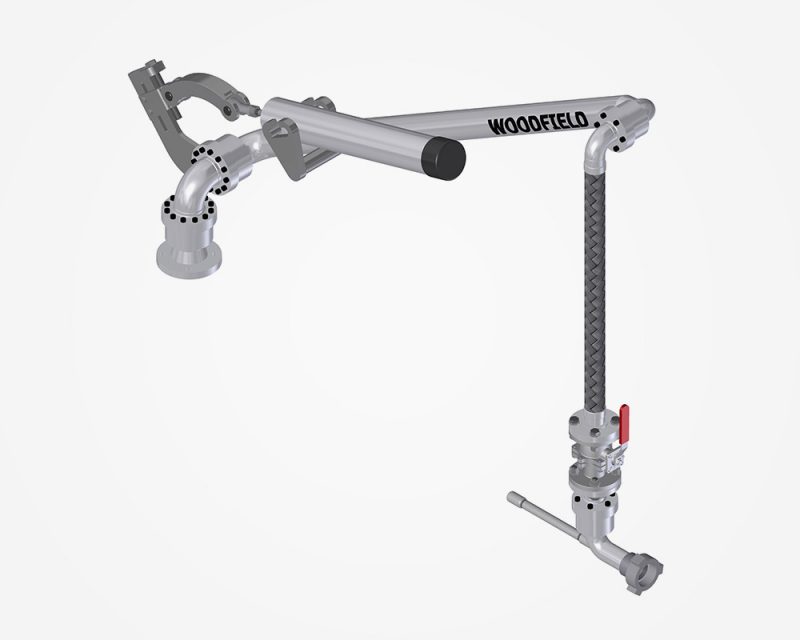

W920-H bastidor A
DETALLES
Los brazos de carga/descarga inferiores de bastidor en 'A' W920-H para gases líquidos comprimidos y transferencia de vapor son ideales para la carga/descarga de camiones cisterna y vagones de ferrocarril. Los brazos de carga con bastidor en "A" ofrecen una ventaja cuando los carriles son estrechos o cuando es necesario dar servicio a ambos lados del carril. Para camiones cisterna, los brazos de carga/descarga inferiores de bastidor en "A" también pueden dar servicio a la parte trasera del vehículo.
El modelo W920 cuenta con un tubo de bajada sólido, una junta giratoria externa Estilo 50 de 2 planos con manija y una opción de válvula de bola para facilitar la orientación y controlar el suministro hacia/desde el brazo de carga.
Las conexiones externas pueden ser acopladores de gas seco, uniones de martillo o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura, dispositivos de apagado remoto y sistemas de purga según sea necesario.
Disponible en tamaños
2”, 3” x 2”, y 3
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +60 °/+30°
- La longitud típica del boom es 1.500 mm. La longitud típica del primario es de 1.500 mm, y la de la manguera es de 1.800 mm con una junta giratoria exterior Style-30 con un asidero para la operación. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
BRAZOS DE DESCARGA INFERIOR
La gama de brazos de descarga inferior de WSI está diseñada específicamente para manejar la naturaleza única de los gases y vapores comprimidos líquidos transportados en camiones cisterna o vagones, o transcargados entre ambos. Hasta calibre 300 con conexiones bridadas mínimas en acero al carbono y acero inoxidable para manipular productos refinados como LPG, propano, butano, isobuteno, amoníaco anhidro, LNG y también NGL sin refinar.
El tamaño típico es de 2", pero hay tamaños más grandes disponibles, de 3" y 4", para aplicaciones especializadas. Para aplicaciones de mayor alcance, un brazo de 3" suele ser más adecuado para lograr resistencia estructural con un punto de conexión de 2" al camión cisterna o vagón.
Los dispositivos de conexión variarán según las diferentes aplicaciones. Cada brazo de descarga inferior de gas comprimido WSI está diseñado para funcionar con acopladores y adaptadores de gas seco, uniones de martillo o puntos de conexión de brida traslapada. Se incorporan juntas giratorias externas en cada brazo de descarga inferior con múltiples opciones de control de flujo y conexión. Se pueden incorporar válvulas de aislamiento, dispositivos de separación y de apagado remoto en cada configuración del brazo de descarga inferior.
Todos los brazos de descarga se ofrecen en configuraciones de longitud estándar o en tamaño personalizado para adaptarse a la aplicación exacta.
Todos los brazos de descarga inferior de WSI están diseñados y fabricados dentro de nuestros sistemas de gestión de calidad certificados ISO y de acuerdo con el código de tuberías de proceso ASME 831.3. Todos los brazos de carga inferior y conjuntos de juntas giratorias están 100 % probados hidráulicamente. También se realizan pruebas de penetración de tintes y radiografías según las especificaciones requeridas. Se puede proporcionar documentación de fabricación completa y MTR con cada brazo de descarga inferior. El acabado de pintura estándar para acero al carbono es granallado según SA 2 1/2 y acabado de pintura de poliuretano RAL 7035. También se proporcionan especificaciones de pintura. Si es necesario, se proporcionará TPI.
- W720 Largo Alcance
(Sin Soporte) - W820 Largo Alcance
(Con Soporte) - W820-L Largo Alcance
(Con Soporte)
W720 Largo Alcance
(Sin Soporte)
DETALLES
El brazo de carga/descarga inferior de largo alcance (sin soporte) W720 es ideal para transferir líquidos y vapores de gas comprimido hacia o desde camiones cisterna o vagones. El largo alcance del W720 permite una mayor flexibilidad para detectar errores u obstrucciones de otros equipos de vagones ferroviarios y camiones cisterna
El largo alcance del W720 y su importante capacidad para detectar puntos de error se deben a un brazo giratorio que se extiende «sin soporte» desde el elevador en el poste del soporte. Esto proporciona un plano o rotación adicional y permite que el brazo de carga recorra una distancia a lo largo del lado inferior de un vagón, o del lado inferior o la parte trasera de un camión cisterna.
Disponible en tamaños
2”, 3” x 2”, y 3”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +50 ° para posición de estacionamiento a -10 ° para posición de carga.
- La longitud típica del boom es 1.500 mm. La longitud del primario es de 1.500 mm a 2.000 mm con una junta giratoria exterior en dos planos Style-70 con un asidero para la operación. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
- Pueden ser integrada una válvula de aislamiento y conexiones externas como pueden ser un acoplador seco para gas, hammer unión o brida con solapa para adaptarse a la aplicación. Se pueden incorporar si es solicitado Acopladores de desconexión de Seguridad (Breakaway), dispositivos de apagado remoto y sistemas de purga.
W820 Largo Alcance
(Con Soporte)
DETALLES
El brazo de carga/descarga inferior de largo alcance (sin soporte) W820 es ideal para transferir líquidos y vapores de gas comprimido hacia o desde camiones cisterna o vagones. El largo alcance de la W820 permite una mayor flexibilidad en caso de despistes u obstrucciones de otros equipos de vagones de ferrocarril y camiones cisterna, y puede transportar más equipos adicionales en el brazo de carga. A menudo se utiliza para llevar una manguera de vapor "a cuestas" hasta el brazo de carga.
El largo alcance del W820 y su importante capacidad para detectar puntos de error se deben a un brazo giratorio que se extiende «sin soporte» desde el elevador en el poste del soporte. Esto proporciona un plano o rotación adicional y permite que el brazo de carga recorra una distancia a lo largo del lado inferior de un vagón, o del lado inferior o la parte trasera de un camión cisterna.
Disponible en tamaños
2”, 3” x 2”, 3 y 4”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +50 ° para posición de estacionamiento a -10 ° para posición de carga.
- La longitud típica boom es 1.500 mm. La longitud del primario es de 1.500 mm a 2.000 mm con una junta giratoria exterior en dos planos Style-70 con un asidero para la operación. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
- Pueden ser integradas una válvula de aislamiento y conexiones externas que pueden ser un acoplador de gas en seco, hammer unión o brida con solapa para adaptarse a la aplicación. Se pueden incorporar si es solicitado Acopladores de Corte de Seguridad (Breakaway), dispositivos de apagado remoto y sistemas de purga.
W820-L Largo Alcance
(Con Soporte)
DETALLES
La estación de carga W820-L está diseñada especialmente para el trasvase de líquidos de gas comprimido y el trasvase de vapores a/desde camiones cisterna o vagones de ferrocarril. La W820-L es una estación completa de carga y descarga que incorpora un brazo de transporte de líquidos y un brazo de transferencia de vapores montados juntos en un poste de soporte común.
Los dos brazos de carga/descarga son de largo alcance con pluma apoyada para un alcance máximo y una mejor orientación, y ambos tienen capacidad para transportar equipos externos adicionales, como válvulas de aislamiento, acoplamientos de ruptura y acoplamientos de gas seco.
El largo alcance del W820 y su importante capacidad para detectar puntos de error se deben a un brazo giratorio que se extiende «sin soporte» desde el elevador en el poste del soporte. Esto proporciona un plano o rotación adicional y permite que el brazo de carga recorra una distancia a lo largo del lado inferior de un vagón, o del lado inferior o la parte trasera de un camión cisterna.
Disponible en tamaños
2”, 3” x 2”, 3 y 4”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +50 ° para posición de estacionamiento a -10 ° para posición de carga.
- La longitud típica del boom es 1.500 mm. La longitud del primario es de 1.500 mm a 2.000 mm con una junta giratoria exterior en dos planos Style-70 con un asidero para la operación. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
- Pueden ser integradas una válvula de aislamiento y conexiones externas que pueden ser un acoplador de gas en seco, hammer unión o brida con solapa para adaptarse a la aplicación. Se pueden incorporar si es solicitado Acopladores de Corte de Seguridad (Breakaway), dispositivos de apagado remoto y sistemas de purga.
BRAZOS DE CARGA SUPERIOR
La gama de brazos de carga superior de WSI está diseñada específicamente para manejar la naturaleza única de los gases y vapores comprimidos líquidos transportados en camiones cisterna o vagones, o transcargados entre ambos. Hasta calibre 300 con conexiones bridadas mínimas en acero al carbono y acero inoxidable para manipular productos refinados como LPG, propano, butano, isobuteno, amoníaco anhidro, LNG y también NGL sin refinar.
El tamaño típico es de 2", pero hay tamaños más grandes disponibles, de 3" y 4", para aplicaciones especializadas. Para aplicaciones de mayor alcance, un brazo de 3" suele ser más adecuado para lograr resistencia estructural con un punto de conexión de 2" al camión cisterna o vagón.
Los dispositivos de conexión variarán según las diferentes aplicaciones. Cada brazo de carga/descarga de gas comprimido WSI está diseñado para funcionar con acopladores y adaptadores de gas seco, uniones de martillo o puntos de conexión de brida traslapada. Se incorporan juntas giratorias externas en cada brazo de carga con múltiples opciones de control de flujo y conexión. Se pueden incorporar válvulas de aislamiento, dispositivos de separación y dispositivos de apagado remoto en cada configuración de brazo de carga o descarga superior o inferior.
Todos los brazos de carga/descarga se ofrecen en configuraciones de longitud estándar o en tamaño personalizado para adaptarse a la aplicación exacta.
Todos los brazos de carga WSI están diseñados y fabricados dentro de nuestros sistemas de gestión de calidad certificados ISO y de acuerdo con el código de tuberías de proceso ASME B31.3. Todos los brazos de carga y conjuntos de juntas giratorias están 100 % probados hidráulicamente. Pruebas de penetración de tintes y radiografías realizadas según las especificaciones requeridas. Se puede proporcionar documentación de fabricación completa y MTR con cada brazo de carga. El acabado de pintura estándar para acero al carbono es granallado según SA 21 y acabado de pintura de poliuretano RAL 7035. También se proporcionan especificaciones de pintura. Si es necesario, se proporcionará TPI.
- W120-H Alcance Fijo
- W120 Alcance Fijo
- W320-H Largo Alcance
(Sin Soporte) - W320 Largo Alcance
(Sin Soporte) - W420-H Largo Alcance
(Con Soporte) - W420 Largo Alcance
(Con Soporte) - Dual W420-DH Largo Alcance
(Con Soporte)

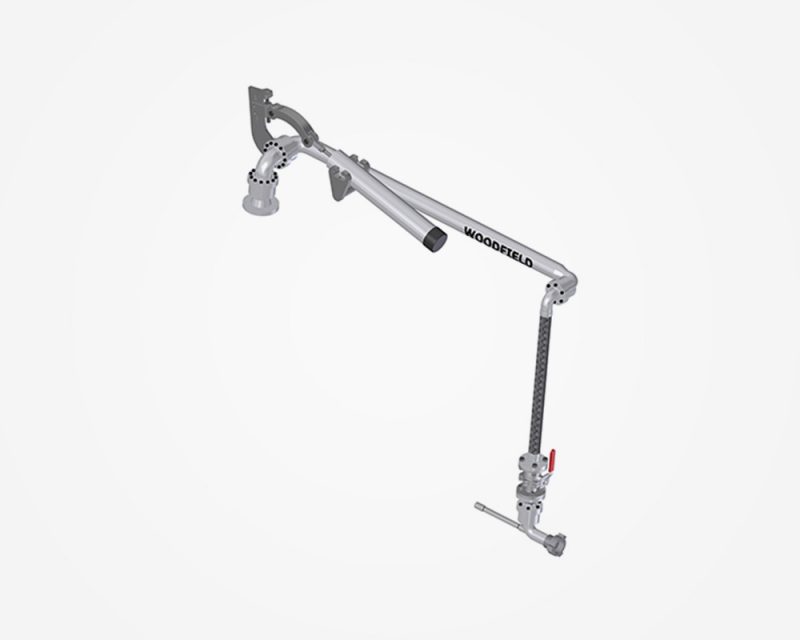

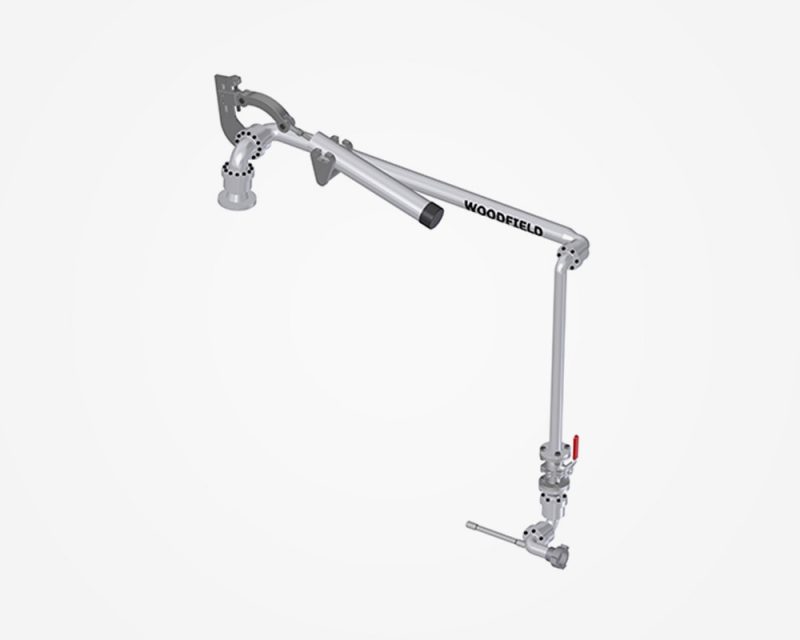

W120-H Alcance Fijo
DETALLES
El W120-H de alcance fijo es ideal para transferir líquidos y vapores de gas comprimido hacia o desde la parte superior de vagones, siempre que puedan ubicarse (posicionarse) con precisión en cada ocasión. Los brazos de carga de alcance fijo tienen una capacidad limitada para acomodar vagones mal ubicados.
El W120-H tiene una manguera de caída de SS de 2” y una junta giratoria estilo 30 de 90° con opción de una válvula de bola de 2” para permitir la orientación en la parte superior del vagón, así como para controlar el suministro hacia/desde el brazo de carga.
Las conexiones externas pueden ser acopladores de gas seco, uniones de martillo o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura, dispositivos de apagado remoto y sistemas de purga según sea necesario.
Disponible en tamaños
2”, 3” x 2”, y 3”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga
- El rango típico de longitud primaria es de 2.000 mm a 2.500 mm con una manguera de 1.200 mm y ensamble de junta giratoria exterior Style-30. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
W120 Alcance Fijo
DETALLES
El W120 de alcance fijo es ideal para transferir líquidos y vapores de gas comprimido hacia o desde la parte superior de vagones, siempre que puedan ubicarse (posicionarse) con precisión en cada ocasión. Los brazos de carga de alcance fijo tienen una capacidad limitada para acomodar vagones mal ubicados.
El W120 tiene un tubo de caída sólido y un conjunto de junta giratoria exterior estilo 50 de 2 planos con una opción de válvula de bola de 2” para permitir la orientación en la parte superior del vagón, así como para controlar el suministro hacia/desde el brazo de carga.
Las conexiones externas pueden ser acopladores de gas seco, uniones de martillo o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura, dispositivos de apagado remoto y sistemas de purga según sea necesario.
Disponible en tamaños
2”, 3” x 2”, y 3”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga
- El rango típico de longitud primaria es de 2.000 mm a 2.500 mm con una tubería de carga/descarga de 1.200 mm y ensamble de junta giratoria exterior Style-50. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.

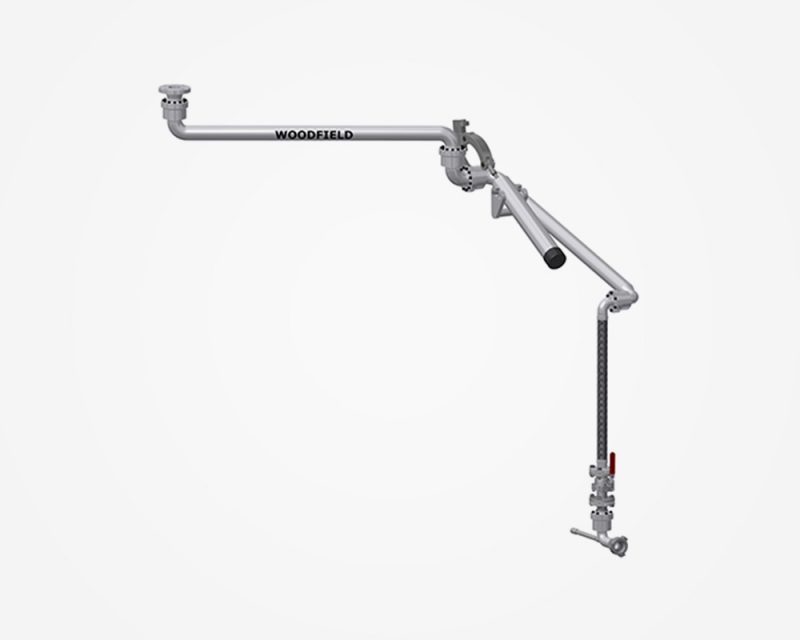

W320-H Largo Alcance
(Sin Soporte)
DETALLES
Los brazos de carga superior de largo alcance W320-H están diseñados específicamente para la carga/descarga de líquidos y vapores de gas comprimido desde y hacia vagones en los que es probable que se produzcan errores de detección, por ejemplo, al conectar con una línea de vagones cisterna acoplados de longitud variable. El mayor alcance del W320-H y sus importantes capacidades de detección de fallas se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste del soporte y al cual se conecta un brazo de carga de alcance fijo. Esto proporciona un plano de rotación adicional y permite que el brazo de carga «realice un seguimiento» a una distancia considerable a lo largo de la línea central de un vagón.
El W320-H tiene una manguera de caída de acero inoxidable de 2” y una junta giratoria estilo 30 de 90° con opción de una válvula de bola de 2” para permitir la orientación en la parte superior del vagón, así como para controlar el suministro hacia/desde el brazo de carga.
Las conexiones externas pueden ser acopladores de gas seco, uniones de martillo o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura, dispositivos de apagado remoto y sistemas de purga según sea necesario.
Disponible en tamaños
2”, 3” x 2”, y 3”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga
- La longitud típica del boom es 1.500 mm. La longitud del primario es de 2.000 mm a 2.500 mm con una manguera de 1.500 mm y ensamble de junta giratoria exterior Style-30. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.

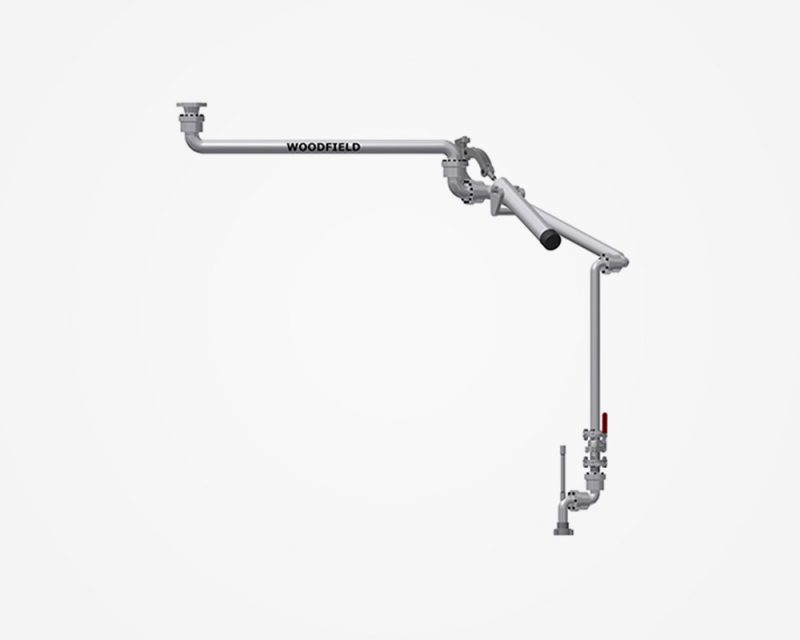

W320 Largo Alcance
(Sin Soporte)
DETALLES
Los brazos de carga superior de largo alcance W320 están diseñados específicamente para la carga/descarga de líquidos y vapores de gas comprimido desde y hacia vagones en los que es probable que se produzcan errores de detección, por ejemplo, al conectar con una línea de vagones cisterna acoplados de longitud variable. El mayor alcance del W320 y sus importantes capacidades de detección de fallas se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste del soporte y al cual se conecta un brazo de carga de alcance fijo. Esto proporciona un plano de rotación adicional y permite que el brazo de carga «realice un seguimiento» a una distancia considerable a lo largo de la línea central de un vagón.
El W320 tiene un tubo de caída sólido y un conjunto de junta giratoria exterior estilo 50 de 2 planos con una opción de válvula de bola de 2” para permitir la orientación en la parte superior del vagón, así como para controlar el suministro hacia/desde el brazo de carga.
Las conexiones externas pueden ser acopladores de gas seco, uniones de martillo o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura, dispositivos de apagado remoto y sistemas de purga según sea necesario.
Disponible en tamaños
2”, 3” x 2”, y 3”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga.
- La longitud típica del boom es 1.500 mm. La longitud del primario es de 2.000 mm a 2.500 mm con una tubería de carga/descarga de 1.500 mm y ensamble de junta giratoria exterior Style-50. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.

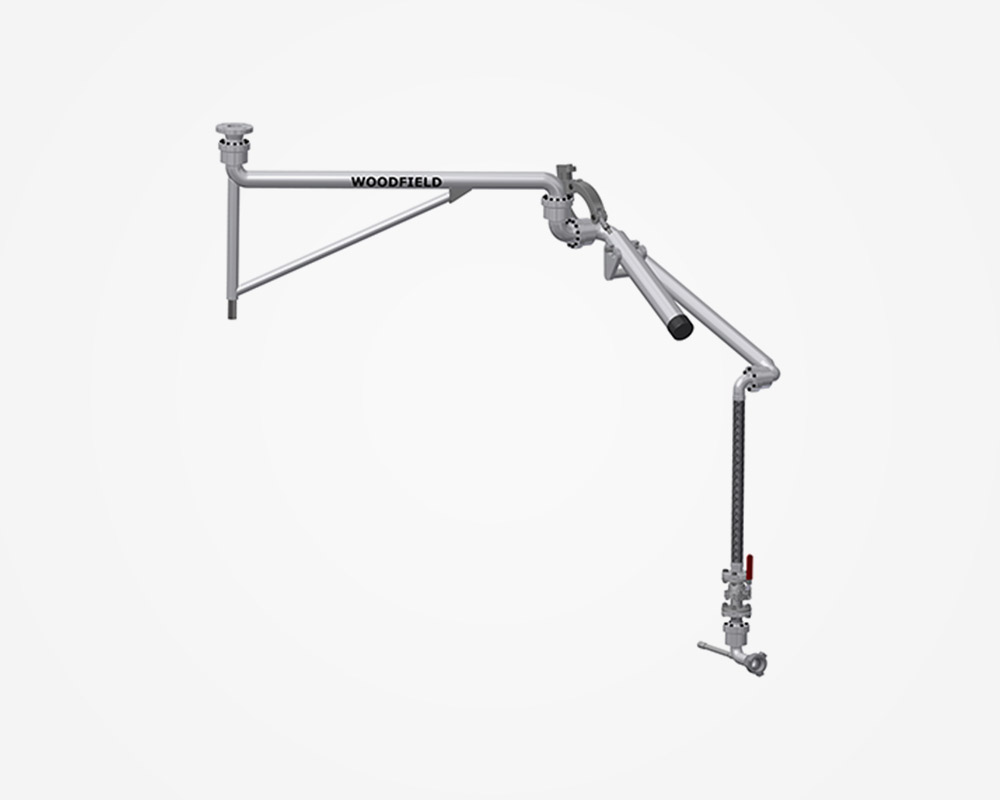

W420-H Largo Alcance
(Con Soporte)
DETALLES
Los brazos de carga superior de largo alcance W420 están diseñados específicamente para la carga/descarga de líquidos y vapores de gas comprimido desde y hacia vagones de ferrocarril cuando se requiere una capacidad de detección de errores significativa y el brazo debe transportar equipos adicionales, por ejemplo, cuando se conecta con una línea de vagones de ferrocarril acoplados de longitud variable y se deben incorporar dispositivos de separación. El mayor alcance del W420 y sus importantes capacidades de detección de errores se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste de soporte y al cual se conecta un brazo de carga de alcance fijo. Esto proporciona un plano o rotación adicional y permite que el brazo de carga «realice un seguimiento» una distancia considerable a lo largo de la línea central del vagón, además de soportar peso adicional.
El W420 tiene un tubo de caída sólido y un conjunto de junta giratoria exterior estilo 50 de 2 planos con una opción de válvula de bola de 2” para permitir la orientación en la parte superior del vagón, así como para controlar el suministro hacia/desde el brazo de carga.
Las conexiones externas pueden ser acopladores de gas seco, uniones de martillo o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura, dispositivos de apagado remoto y sistemas de purga según sea necesario.
Disponible en tamaños
2”, 3” x 2”, y 3”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga
- La longitud típica del boom es 1.800 mm. La longitud del primario es de 2.000 mm a 2.500 mm con una manguera de 1.500 mm y ensamble de junta giratoria exterior Style-30.

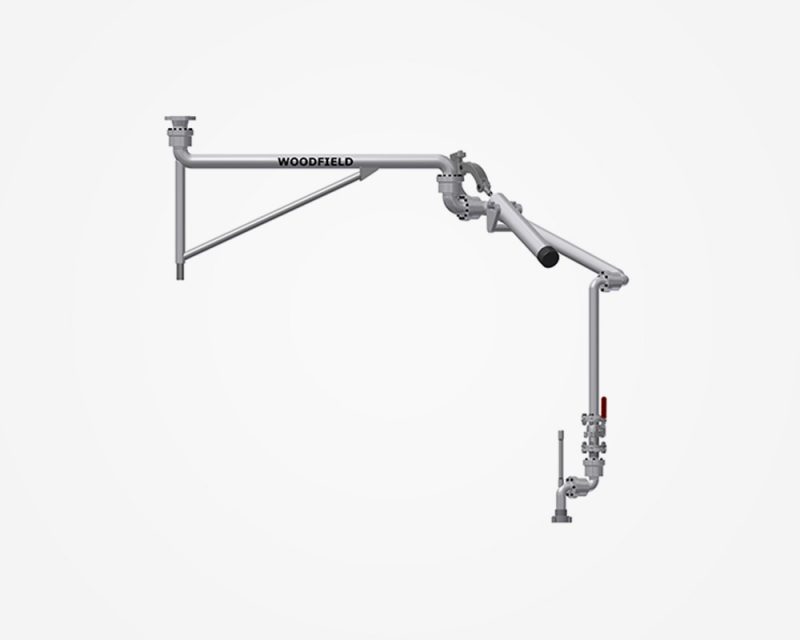

W420 Largo Alcance
(Con Soporte)
DETALLES
Los brazos de carga superior de largo alcance W420 están diseñados específicamente para la carga/descarga de líquidos y vapores de gas comprimido desde y hacia vagones de ferrocarril cuando se requiere una capacidad de detección de errores significativa y el brazo debe transportar equipos adicionales, por ejemplo, cuando se conecta con una línea de vagones de ferrocarril acoplados de longitud variable y se deben incorporar dispositivos de separación. El mayor alcance del W420 y sus importantes capacidades de detección de errores se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste de soporte y al cual se conecta un brazo de carga de alcance fijo. Esto proporciona un plano o rotación adicional y permite que el brazo de carga «realice un seguimiento» una distancia considerable a lo largo de la línea central del vagón, además de soportar peso adicional.
El W420 tiene un tubo de caída sólido y un conjunto de junta giratoria exterior estilo 50 de 2 planos con una opción de válvula de bola de 2” para permitir la orientación en la parte superior del vagón, así como para controlar el suministro hacia/desde el brazo de carga.
Las conexiones externas pueden ser acopladores de gas seco, uniones de martillo o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura, dispositivos de apagado remoto y sistemas de purga según sea necesario.
Disponible en tamaños
2”, 3” x 2”, y 3”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga.
- La longitud típica del boom es 1.500 mm. La longitud del primario es de 2.000 mm a 2.500 mm con una tubería de carga/descarga de 1.500 mm y ensamble de junta giratoria exterior Style-50. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.

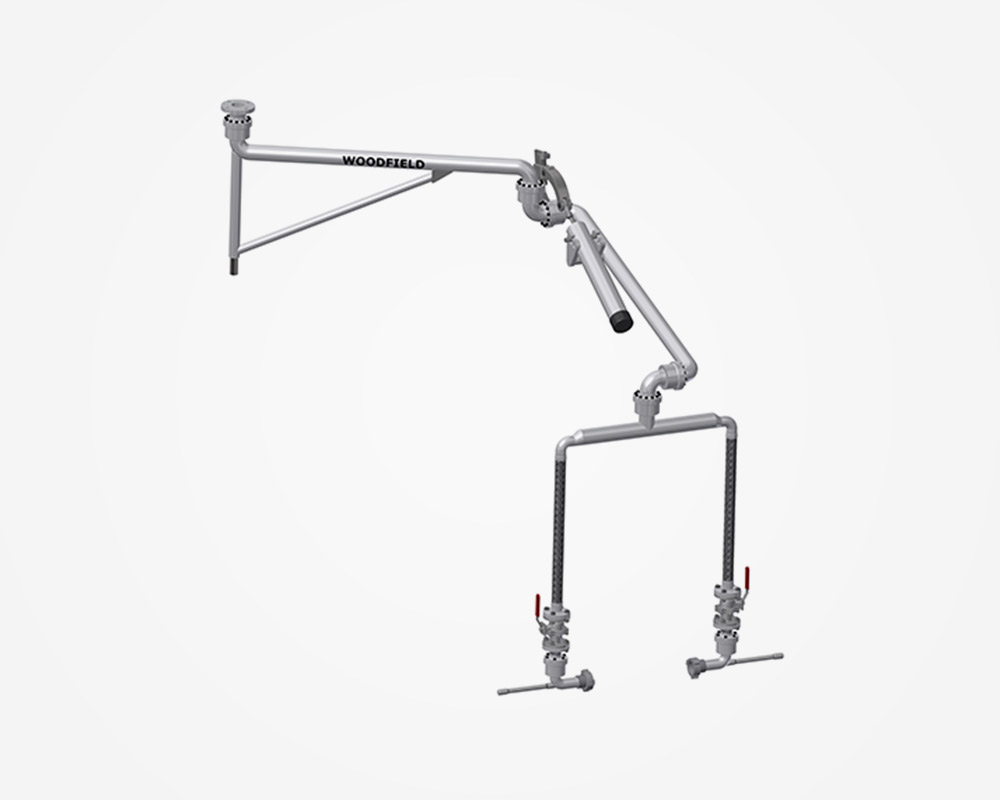

Dual W420-DH Largo Alcance
(Con Soporte)
DETALLES
Los brazos de carga superior de conexión doble y largo alcance W420-DH están diseñados específicamente para la carga y descarga de líquidos de gas comprimido desde y hacia vagones de ferrocarril cuando se requiere una capacidad de detección de errores significativa y se deben utilizar ambas conexiones de líquido en el vagón de ferrocarril. El mayor alcance del W420-DH y sus importantes capacidades de detección de errores se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste de soporte y al cual se conecta un brazo de carga de alcance fijo. Esto proporciona un plano o rotación adicional y permite que el brazo de carga «realice un seguimiento» una distancia considerable a lo largo de la línea central del vagón. Las mangueras de doble caída se fijan en la junta giratoria del vértice mediante una "barra transversal" que distribuye los conjuntos de mangueras de doble caída a lo ancho de la boca de inspección para que ambas conexiones de líquido puedan orientarse y conectarse de forma sencilla.
El modelo W420-H cuenta con dos mangueras de bajada de acero inoxidable de 2" y dos juntas giratorias externas Estilo 30 de 90° con una opción de dos válvulas de bola de 2" para facilitar la orientación hacia las conexiones de líquido en la parte superior del vagón, así como para controlar el suministro hacia/desde el brazo de carga.
Las conexiones externas pueden ser acopladores de gas seco, uniones de martillo o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura, dispositivos de apagado remoto y sistemas de purga según sea necesario.
Disponible en tamaños
2”, 3” x 2”, y 3”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- A separate 2” vapor hose can be “piggy backed” to the loading arm to guide and connect/disconnect both liquid connections as well as the vapor connection at the same time without orientating a separate piece of hose
- El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga
- La longitud típica del boom es 1.800 mm. La longitud del primario es de 2.000 mm a 2.500 mm con una manguera de 1.500 mm y ensamble de junta giratoria exterior Style-30.
BRAZOS DE DESCARGA SUPERIOR
La gama de brazos de descarga superior de WSI está diseñada específicamente para manejar la naturaleza única de los gases y vapores comprimidos líquidos transportados en camiones cisterna o vagones, o transcargados entre ambos. Hasta calibre 300 con conexiones bridadas mínimas en acero al carbono y acero inoxidable para manipular productos refinados como LPG, propano, butano, isobuteno, amoníaco anhidro, LNG y también NGL sin refinar.
El tamaño típico es de 2", pero hay tamaños más grandes disponibles, de 3" y 4", para aplicaciones especializadas. Para aplicaciones de mayor alcance, un brazo de 3" suele ser más adecuado para lograr resistencia estructural con un punto de conexión de 2" al camión cisterna o vagón. .
Los dispositivos de conexión variarán según las diferentes aplicaciones. Cada brazo de carga/descarga de gas comprimido WSI está diseñado para funcionar con acopladores y adaptadores de gas seco, uniones de martillo o puntos de conexión de brida traslapada. Se incorporan juntas giratorias externas en cada brazo de carga con múltiples opciones de control de flujo y conexión. Se pueden incorporar válvulas de aislamiento, dispositivos de separación y dispositivos de apagado remoto en cada configuración de brazo de carga o descarga superior o inferior.
Todos los brazos de carga/descarga se ofrecen en configuraciones de longitud estándar o en tamaño personalizado para adaptarse a la aplicación exacta.
Todos los brazos de carga WSI están diseñados y fabricados dentro de nuestros sistemas de gestión de calidad certificados ISO y de acuerdo con el código de tuberías de proceso ASME B31.3. Todos los brazos de carga y conjuntos de juntas giratorias están 100 % probados hidráulicamente. Pruebas de penetración de tintes y radiografías realizadas según las especificaciones requeridas. Se puede proporcionar documentación de fabricación completa y MTR con cada brazo de carga. El acabado de pintura estándar para acero al carbono es granallado según SA 2'h y acabado de pintura de poliuretano RAL 7035. También se proporcionan especificaciones de pintura. Si es necesario, se proporcionará TPI
- W120 Alcance Fijo
- W320-H Largo Alcance
(Sin Soporte) - W320 Largo Alcance
(Sin Soporte) - W420-H Largo Alcance
(Con Soporte) - W420 Largo Alcance
(Con Soporte) - W420-DH Largo Alcance Dual
(Con Soporte)
W120 Alcance Fijo
DETALLES
El W120 de alcance fijo es ideal para transferir líquidos y vapores de gas comprimido hacia o desde la parte superior de vagones, siempre que puedan ubicarse (posicionarse) con precisión en cada ocasión. Los brazos de carga de alcance fijo tienen una capacidad limitada para acomodar vagones mal ubicados.
El W120 tiene un tubo de caída sólido y un conjunto de junta giratoria exterior estilo 50 de 2 planos con una opción de válvula de bola de 2” para permitir la orientación en la parte superior del vagón, así como para controlar el suministro hacia/desde el brazo de carga.
Las conexiones externas pueden ser acopladores de gas seco, uniones de martillo o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura, dispositivos de apagado remoto y sistemas de purga según sea necesario.
Disponible en tamaños
2”, 3” x 2”, y 3”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga
- El rango típico de longitud primaria es de 2.000 mm a 2.500 mm con una tubería de carga/descarga de 1.200 mm y ensamble de junta giratoria exterior Style-50. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
W320-H Largo Alcance
(Sin Soporte)
DETALLES
Los brazos de carga superior de largo alcance W320-H están diseñados específicamente para la carga/descarga de líquidos y vapores de gas comprimido desde y hacia vagones en los que es probable que se produzcan errores de detección, por ejemplo, al conectar con una línea de vagones cisterna acoplados de longitud variable. El mayor alcance del W320-H y sus importantes capacidades de detección de fallas se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste del soporte y al cual se conecta un brazo de carga de alcance fijo. Esto proporciona un plano de rotación adicional y permite que el brazo de carga «realice un seguimiento» a una distancia considerable a lo largo de la línea central de un vagón.
El W320-H tiene una manguera de caída de acero inoxidable de 2” y una junta giratoria estilo 30 de 90° con opción de una válvula de bola de 2” para permitir la orientación en la parte superior del vagón, así como para controlar el suministro hacia/desde el brazo de carga.
Las conexiones externas pueden ser acopladores de gas seco, uniones de martillo o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura, dispositivos de apagado remoto y sistemas de purga según sea necesario.
Disponible en tamaños
2”, 3” x 2”, y 3”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga
- La longitud típica del boom es 1.500 mm. La longitud del primario es de 2.000 mm a 2.500 mm con una manguera de 1.500 mm y ensamble de junta giratoria exterior Style-30. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
W320 Largo Alcance
(Sin Soporte)
DETALLES
Los brazos de carga superior de largo alcance W320 están diseñados específicamente para la carga/descarga de líquidos y vapores de gas comprimido desde y hacia vagones en los que es probable que se produzcan errores de detección, por ejemplo, al conectar con una línea de vagones cisterna acoplados de longitud variable. El mayor alcance del W320 y sus importantes capacidades de detección de fallas se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste del soporte y al cual se conecta un brazo de carga de alcance fijo. Esto proporciona un plano de rotación adicional y permite que el brazo de carga «realice un seguimiento» a una distancia considerable a lo largo de la línea central de un vagón.
El W320 tiene un tubo de caída sólido y un conjunto de junta giratoria exterior estilo 50 de 2 planos con una opción de válvula de bola de 2” para permitir la orientación en la parte superior del vagón, así como para controlar el suministro hacia/desde el brazo de carga.
Las conexiones externas pueden ser acopladores de gas seco, uniones de martillo o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura, dispositivos de apagado remoto y sistemas de purga según sea necesario.
Disponible en tamaños
2”, 3” x 2”, y 3”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga.
- La longitud típica del boom es 1.500 mm. La longitud del primario es de 2.000 mm a 2.500 mm con una tubería de carga/descarga de 1.500 mm y ensamble de junta giratoria exterior Style-50. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
W420-H Largo Alcance
(Con Soporte)
DETALLES
Los brazos de carga superior de largo alcance W420 están diseñados específicamente para la carga/descarga de líquidos y vapores de gas comprimido desde y hacia vagones de ferrocarril cuando se requiere una capacidad de detección de errores significativa y el brazo debe transportar equipos adicionales, por ejemplo, cuando se conecta con una línea de vagones de ferrocarril acoplados de longitud variable y se deben incorporar dispositivos de separación. El mayor alcance del W420 y sus importantes capacidades de detección de errores se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste de soporte y al cual se conecta un brazo de carga de alcance fijo. Esto proporciona un plano o rotación adicional y permite que el brazo de carga «realice un seguimiento» una distancia considerable a lo largo de la línea central del vagón, además de soportar peso adicional.
El W420 tiene un tubo de caída sólido y un conjunto de junta giratoria exterior estilo 50 de 2 planos con una opción de válvula de bola de 2” para permitir la orientación en la parte superior del vagón, así como para controlar el suministro hacia/desde el brazo de carga.
Las conexiones externas pueden ser acopladores de gas seco, uniones de martillo o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura, dispositivos de apagado remoto y sistemas de purga según sea necesario.
Disponible en tamaños
2”, 3” x 2”, y 3”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga
- La longitud típica del boom es 1.800 mm. La longitud del primario es de 2.000 mm a 2.500 mm con una manguera de 1.500 mm y ensamble de junta giratoria exterior Style-30.
W420 Largo Alcance
(Con Soporte)
DETALLES
Los brazos de carga superior de largo alcance W420 están diseñados específicamente para la carga/descarga de líquidos y vapores de gas comprimido desde y hacia vagones de ferrocarril cuando se requiere una capacidad de detección de errores significativa y el brazo debe transportar equipos adicionales, por ejemplo, cuando se conecta con una línea de vagones de ferrocarril acoplados de longitud variable y se deben incorporar dispositivos de separación. El mayor alcance del W420 y sus importantes capacidades de detección de errores se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste de soporte y al cual se conecta un brazo de carga de alcance fijo. Esto proporciona un plano o rotación adicional y permite que el brazo de carga «realice un seguimiento» una distancia considerable a lo largo de la línea central del vagón, además de soportar peso adicional.
El W420 tiene un tubo de caída sólido y un conjunto de junta giratoria exterior estilo 50 de 2 planos con una opción de válvula de bola de 2” para permitir la orientación en la parte superior del vagón, así como para controlar el suministro hacia/desde el brazo de carga.
Las conexiones externas pueden ser acopladores de gas seco, uniones de martillo o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura, dispositivos de apagado remoto y sistemas de purga según sea necesario.
Disponible en tamaños
2”, 3” x 2”, y 3”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga.
- La longitud típica del boom es 1.500 mm. La longitud del primario es de 2.000 mm a 2.500 mm con una tubería de carga/descarga de 1.500 mm y ensamble de junta giratoria exterior Style-50. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
W420-DH Largo Alcance Dual
(Con Soporte)
DETALLES
Los brazos de carga superior de conexión doble y largo alcance W420-DH están diseñados específicamente para la carga y descarga de líquidos de gas comprimido desde y hacia vagones de ferrocarril cuando se requiere una capacidad de detección de errores significativa y se deben utilizar ambas conexiones de líquido en el vagón de ferrocarril. El mayor alcance del W420-DH y sus importantes capacidades de detección de errores se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste de soporte y al cual se conecta un brazo de carga de alcance fijo. Esto proporciona un plano o rotación adicional y permite que el brazo de carga «realice un seguimiento» una distancia considerable a lo largo de la línea central del vagón. Las mangueras de doble caída se fijan en la junta giratoria del vértice mediante una "barra transversal" que distribuye los conjuntos de mangueras de doble caída a lo ancho de la boca de inspección para que ambas conexiones de líquido puedan orientarse y conectarse de forma sencilla.
El modelo W420-H cuenta con dos mangueras de bajada de acero inoxidable de 2" y dos juntas giratorias externas Estilo 30 de 90° con una opción de dos válvulas de bola de 2" para facilitar la orientación hacia las conexiones de líquido en la parte superior del vagón, así como para controlar el suministro hacia/desde el brazo de carga.
Las conexiones externas pueden ser acopladores de gas seco, uniones de martillo o bridas traslapadas para adaptarse a la aplicación. Se pueden incorporar acoplamientos de ruptura, dispositivos de apagado remoto y sistemas de purga según sea necesario.
Disponible en tamaños
2”, 3” x 2”, y 3”
Disponible en las configuraciones
para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral
Características
- A separate 2” vapor hose can be “piggy backed” to the loading arm to guide and connect/disconnect both liquid connections as well as the vapor connection at the same time without orientating a separate piece of hose
- El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga
- La longitud típica del boom es 1.800 mm. La longitud del primario es de 2.000 mm a 2.500 mm con una manguera de 1.500 mm y ensamble de junta giratoria exterior Style-30.
