Soluciones
de carga y
descarga de
vagones y camiones

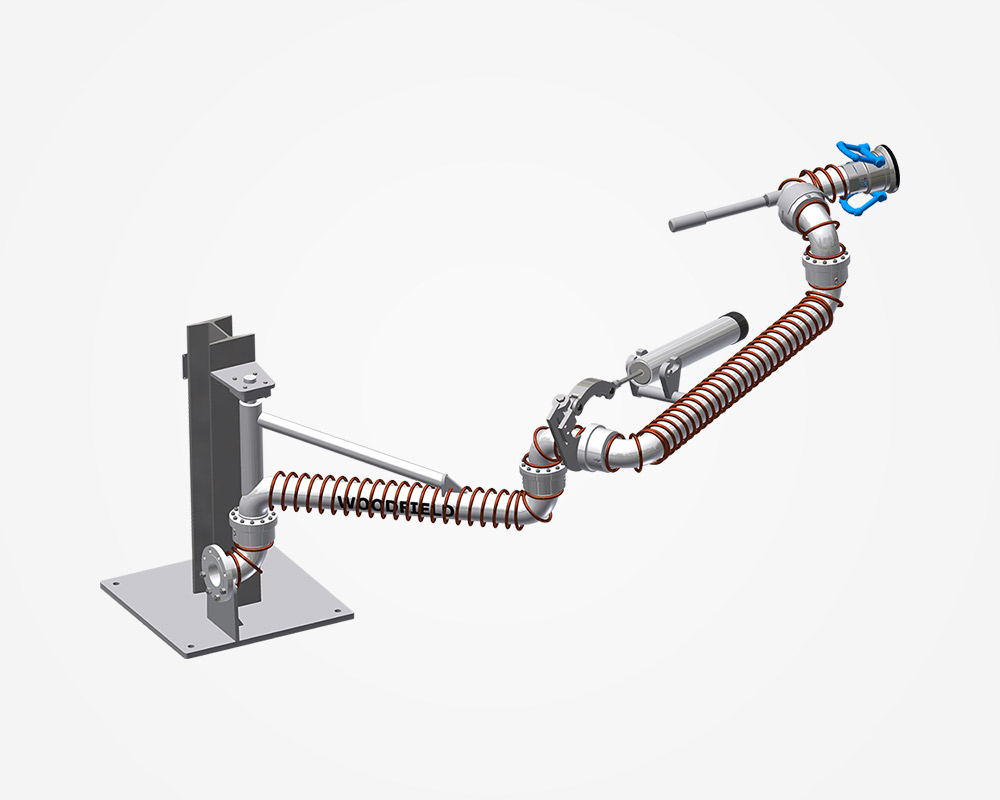

Los brazos de carga inferior de largo alcance con Traceado de calor eléctrico W840-PT son ideales para productos industriales que requieren una pérdida de calor mínima o nula durante la transferencia a camiones cisterna, vagones y contenedores cisterna ISO, y donde el brazo de carga transporta equipo adicional.

El mayor alcance del W840-PT y sus importantes capacidades de detección de errores se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste de soporte y al cual se conecta un brazo de carga de alcance fijo. La pluma soportada permite una capacidad de carga de peso superior, necesaria para transportar el aislamiento y el Traceado de calor. Una junta giratoria de dos planos estilo fueraborda 70 con manija permite un acoplamiento liviano y simple al vehículo. Múltiples formatos de conexión de tanque disponibles. Especificaciones de zonificación EX cuando sea necesario

Disponible en tamaños

3” x 2”, 4” x 3”, 6” x 4”

CONFIGURACIONES DISPONIBLES

Carga desde arriba o desde abajo a izquierda o derecha, alimentación lateral, todas montadas sobre un poste de soporte

Características

• Materiales de construcción: Aceros al carbón, aceros inoxidables 304L y 316L.
  Aleaciones exóticas para aplicaciones especiales cuando aplique: Acero Inoxidable Duplex Acero Inoxidable Super Duplex, Acero Inoxidable 904L, etc.
• Juntas giratorias de brida dividida WL2 rodamiento doble o WSS rodamiento simple
• Juntas de Vitón™, Nitrilo, EDPM, PTFE, Kalrez™ etc. Para adaptarse a cada aplicación
• Resorte de Compresión, contrapeso o sistema de control de equilibrio neumático o hidráulico.
• Disponible en configuraciones de alimentación para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral, todo montado en un Poste de sujeción
• El alcance típico del boom es de 1,700mm, y el rango típico de la longitud primaria y junta externa es de 1.600 mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
• Tuberías alternativas disponibles para descarga y aplicaciones en bucle cerrado

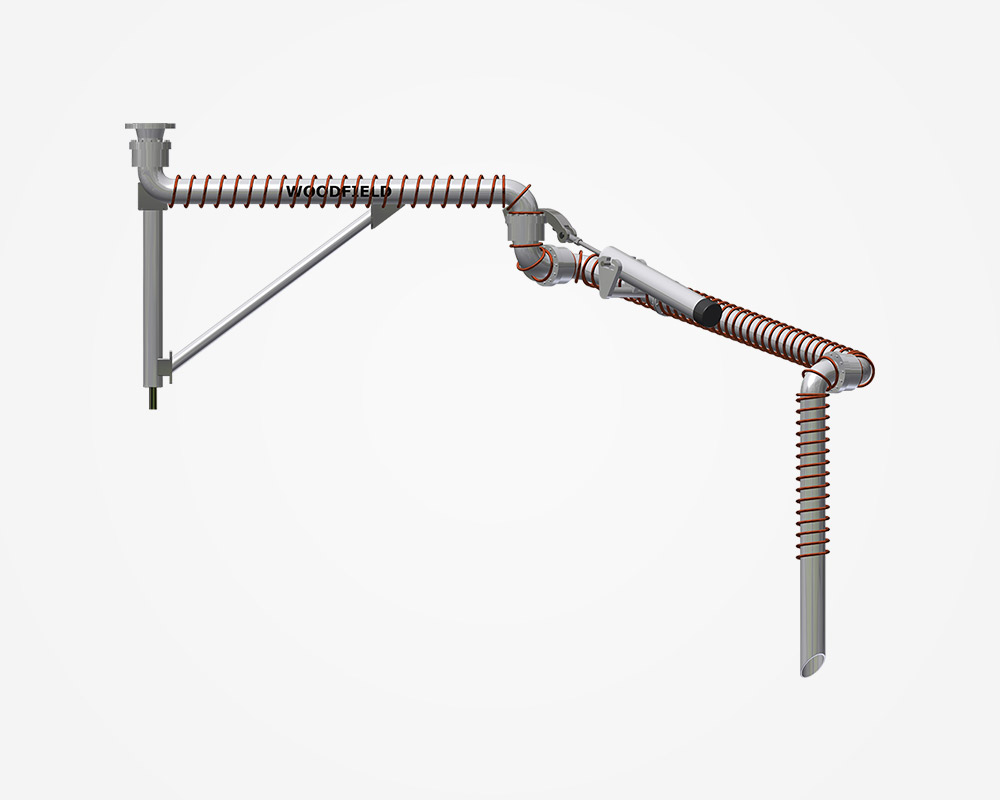

Los brazos de carga superior de largo alcance con Traceado de calor eléctrico W440-PT son ideales para productos industriales que requieren una pérdida de calor mínima o nula durante la transferencia a camiones cisterna y vagones, y donde es probable que se produzcan errores importantes y el brazo de carga transporta equipos adicionales.

El mayor alcance del W440-PT y sus importantes capacidades de detección de errores se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste de soporte y al cual se conecta un brazo de carga de alcance fijo. La pluma soportada permite un alcance aún mayor y/o una capacidad de carga de peso superior, necesaria para transportar el aislamiento y el Traceado de calor. La pluma soportada proporciona un plano de rotación adicional y permite que el brazo de carga «realice un seguimiento» de una distancia considerable a lo largo de la línea central del camión cisterna, vagón o contenedor cisterna ISO. Varias opciones de tuberías de caída disponibles. Traceado de calor eléctrico según especificaciones de zonificación EX cuando sea necesario

Disponible en tamaños

3” x 2”, 4” x 3”, 6” x 4” y 8” x 6”

Características

• Materiales de construcción: Acero al carbono, Aceros Inoxidables 304L y 316L, Aleaciones exóticas para aplicaciones especiales cuando aplique: Acero Inoxidable Duplex Acero Inoxidable Super Duplex, Acero Inoxidable 904L, etc.
• Juntas giratorias de brida dividida WL2 rodamiento doble o WSS rodamiento simple.
• Juntas de Vitón™, Nitrilo, EDPM, PTFE, Kalrez™ etc. para adaptarse a cada aplicación
• Resorte de Compresión, contrapeso o sistema de control de balance neumático o hidráulico.
• Disponible en configuraciones de alimentación para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral, todo montado en un Poste de sujeción
• El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga.
• El alcance típico del boom es de 2,000mm, y el rango típico de la longitud primaria es de 2.000 mm a 2.800mm con un tubo de caída de 1.500mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
• Existen disposiciones alternativas de tubos de caída para adaptarse a la aplicación específica.

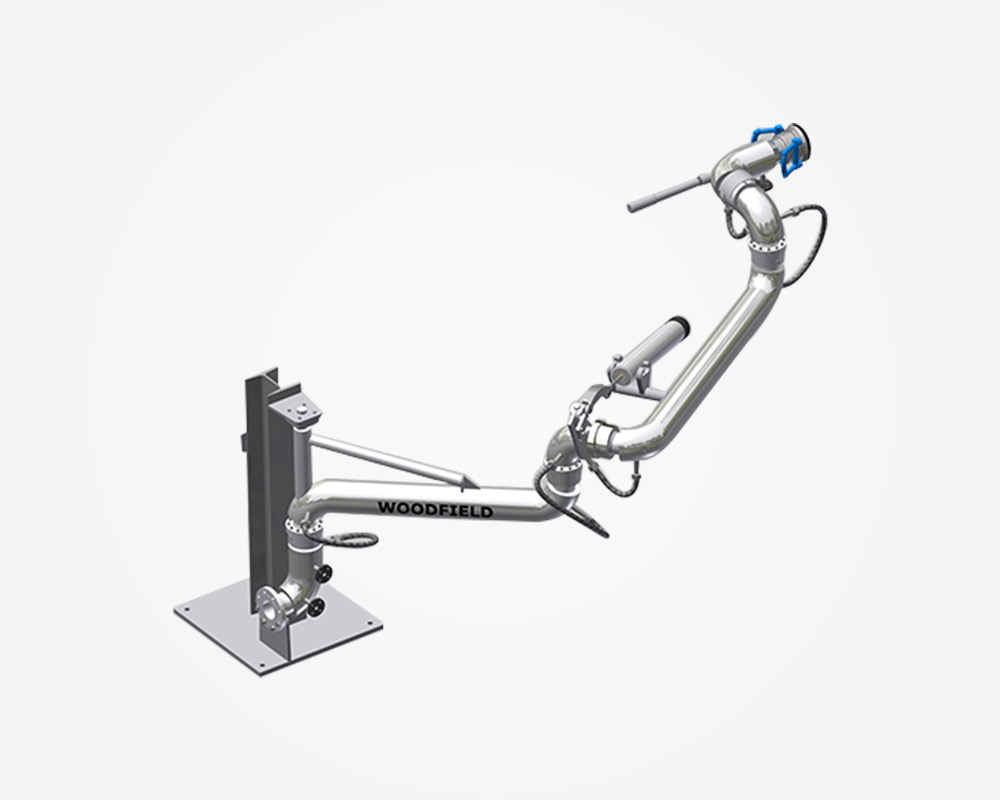

Los brazos de carga inferior de largo alcance con camisa de vapor W840 PJ son ideales para productos industriales que requieren una pérdida de calor mínima o nula durante la transferencia a camiones cisterna, vagones y contenedores cisterna ISO, y donde el brazo de carga transporta equipo adicional.

El mayor alcance del W840-PJ y sus importantes capacidades de detección de fallas se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste del soporte y al cual se conecta un brazo de carga de alcance fijo. La pluma soportada permite una capacidad de carga de peso superior, necesaria para transportar revestimiento de vapor y aislamiento. Una junta giratoria de dos planos estilo fueraborda 70 con manija permite un acoplamiento liviano y simple al vehículo. Múltiples formatos de conexión de tanque disponibles.

Disponible en tamaños

3” x 2”, 4” x 3”, 6” x 4”

Características

• Juntas giratorias de brida dividida WL2 rodamiento doble o WSS rodamiento simple.
• Juntas de Vitón™, Nitrilo, EDPM, PTFE, Kalrez™ etc. para adaptarse a cada aplicación
• Resorte de Compresión, contrapeso o sistema de control de equilibrio neumático o hidráulico.
• Disponible en configuraciones de alimentación para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral, todo montado en un Poste de sujeción
• El rango típico de movimiento vertical es de +50 °/-10 °
• El alcance típico del boom es de 1,700mm, y el rango típico de la longitud primaria y junta externa es de 1.600 mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
• Tuberías alternativas disponibles para descarga y aplicaciones en bucle cerrado

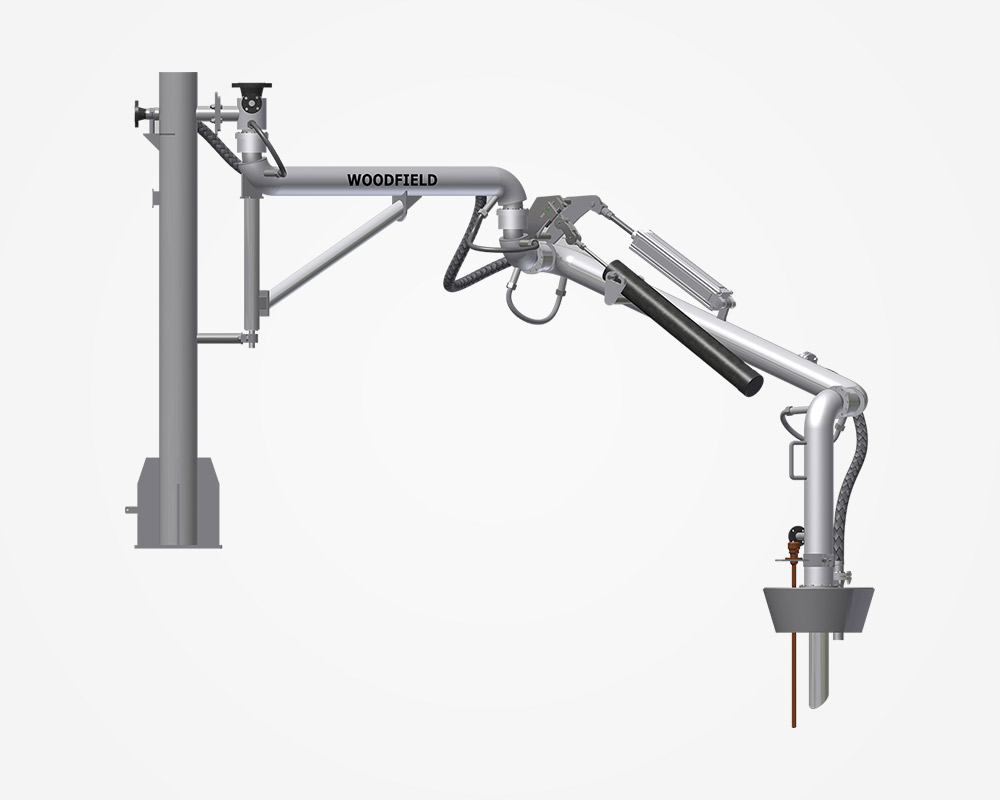

Los brazos de carga superior de largo alcance con camisa de vapor W440 PJ son ideales para productos industriales que requieren una pérdida de calor mínima o nula durante la transferencia a camiones cisterna y vagones, y donde es probable que se produzcan errores importantes y el brazo de carga transporta equipo adicional.

El mayor alcance del W440-PJ y sus importantes capacidades de detección de errores se deben a un «brazo giratorio con soporte» que se extiende desde el elevador en el poste de soporte y al cual se conecta un brazo de carga de alcance fijo. La pluma soportada permite un alcance aún mayor y/o una capacidad de carga de peso superior, necesaria para transportar revestimiento de vapor y aislamiento. La pluma soportada proporciona un plano de rotación adicional y permite que el brazo de carga «realice un seguimiento» de una distancia considerable a lo largo de la línea central del camión cisterna, vagón o contenedor cisterna ISO. Varias opciones de tuberías de caída disponibles.

Disponible en tamaños

3” x 2”, 4” x 3”, 6” x 4” y 8” x 6”

Características

• Materiales de construcción: Aceros al carbono, Aceros Inoxidables 304L y 316L, Aleaciones Exóticas para aplicaciones especiales donde corresponda
• Juntas giratorias de brida dividida WL2 rodamiento doble o WSS rodamiento simple.
• Juntas de Vitón™, Nitrilo, EDPM, PTFE, Kalrez™ etc. para adaptarse a cada aplicación
• Resorte de Compresión, contrapeso o sistema de control de equilibrio neumático o hidráulico.
• El rango típico de movimiento vertical es de +70 ° para posición de estacionamiento a -20 ° para posición de carga.
• El alcance típico del boom es de 2,000mm, y el rango típico de la longitud primaria es de 2.000 mm a 2.800mm con un tubo de caída de 1.500mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.
• Disponible en configuraciones de alimentación para zurdos o diestros, alimentación hacia arriba, hacia abajo y lateral, todo montado en un Poste de sujeción
• Existen disposiciones alternativas de tubos de caída para adaptarse a la aplicación específica.
